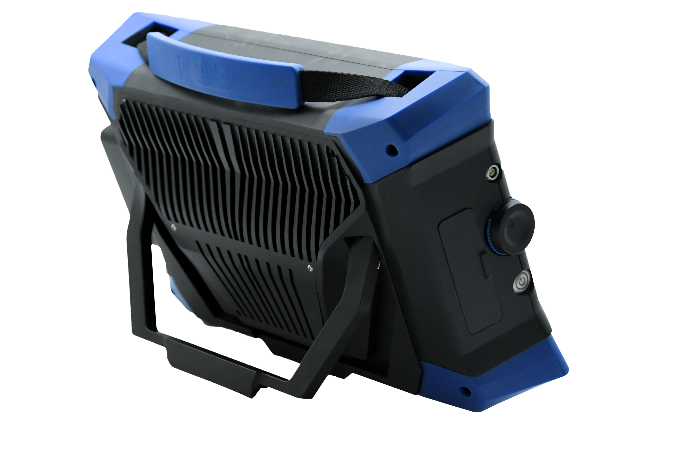

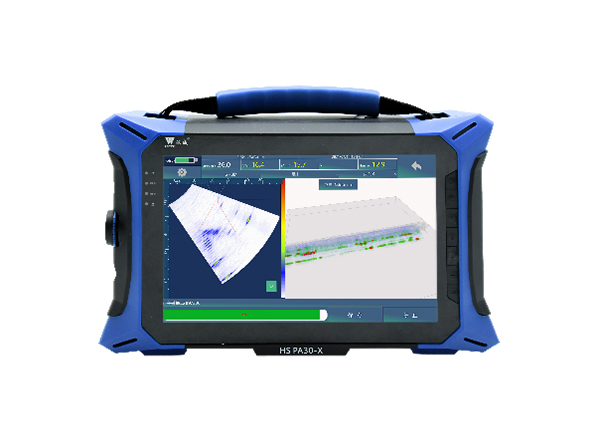

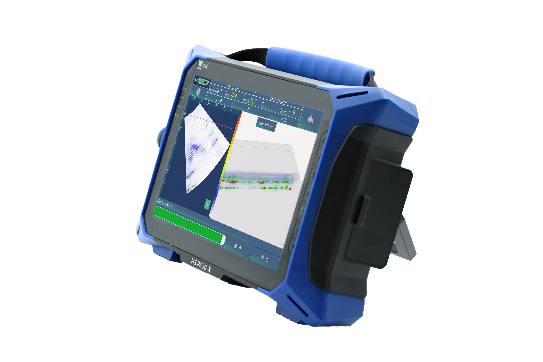

HS PA30-X相控陣檢測儀

產品概述HS PA30-X是一款功能強大

、具備應用多樣性的超聲波相控陣檢測設備

。
功能特點→多能一體，兼容pa,tfm

，tofd檢測及a超檢測功能

。
→檢測界面數據可視化，檢測速度更快

?div id="jpandex" class="focus-wrap mb20 cf">！鷥x器檢測簡單，相控陣晶片自動校準

。
→a

、c、l

、3d多視圖角度顯示檢測結果

，判斷缺陷更簡單。

咨詢熱線：13761118001

產品介紹149

功能特點

→多能一體

，兼容PA,TFM

，TOFD檢測及A超檢測功能。

→檢測界面數據可視化

，檢測速度更快

。→儀器檢測簡單，相控陣晶片自動校準

。

→A

、C、L

、3D多視圖角度顯示檢測結果

，判斷缺陷更簡單。

→超聲波設備便攜

、節能

，依靠便攜式的小容量電源就能長時待機工作，利于現場高空作業

。

技術參數

參數分類	參數選項	相控陣通道	常規通道
	接收/發射	64/128（PR）	4通道TOFD(2對一發一收)
	激勵脈沖電壓	50V-100V	200V-350V
PA/UT配置	脈沖形式	負方波	負方波
	發射脈沖寬度	30ns-500ns/2.5ns	30ns-500ns可調
脈沖發生器	激勵脈沖電壓	50V-100V	200V-350V
	發射脈沖重復頻率	10KHz可調	1KHz可調
	發射延遲	0-20μs/2.5ns	0-655μs/10ns

接收器	接收延遲	0~50μs/10ns	/
	增益范圍	80dB/0.1dB（模擬）+40 dB/6dB（數字）	110dB/0.1dB
	系統帶寬	0.5MHz-20MHz	0.5MHz-20MHz
數據采集	采樣率	100MHz/10bit	200MHz/bit
	最大A掃深度	實時點數	2048
	聚焦模式	常規/動態/全范圍	/
	聚焦類型	深度/聲程/投影聚焦	/
	檢波	射頻、正檢、負檢、全檢	射頻、正檢、負檢、全檢

掃描與顯示	掃描類型	扇掃/線掃/復合掃	/
	掃描類型	扇掃/線掃/復合掃	/
	顯示模式	A/B/C/L/S/3D	A/B/C
可編程TCG	點的數量	32個	/
	最大增益量	40dB,步距0.1dB	/
	最大增益斜率	40dB/μs	/
數據存儲	256GB

顯示器	尺寸	12.1''
	分辨率	1280×800
	觸摸屏類型	電容式觸摸屏
I/O接口	USB	USB3.0
	以太網	1000Mb/s（USB轉換器）
	視頻輸出	HDMI
	編碼器	ODU-7PIN雙路編碼器
語言	中文/英文

電源	直流供電電壓	DC24V
	電池	100wh
	連續工作時間	≥4小時
整機尺寸	390×245×110（mm）
整機重量	/
工作溫度	(-10-45)℃（參考值）
存放溫度	(-10-45)℃（參考值）

應用

適用于碳鋼

、不銹鋼、合金鋼

、銅

、鋁等各種金屬材質及非金屬材質的板材、焊縫、鑄件

、鍛件

、管材等不同加工工藝及結構形態的內部多種缺陷(裂紋、夾雜

、疏松

、氣孔等)的快速和準確檢測、定位

、評估和診斷

。

離線分析軟件下載地址：

https://pan.baidu.com/s/1-vVs-sD1Oi10v_khTfFjuA?pwd=t3y3

提取碼：t3y3
