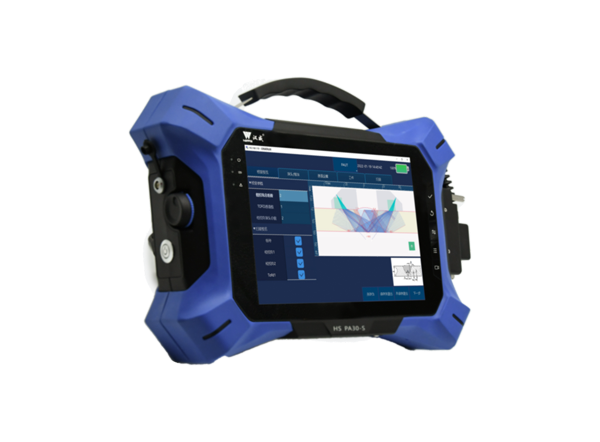

HS PA30-S 超聲波相控陣檢測儀

HS PA30-S 超聲波相控陣檢測儀是一款集多種功能于一體的相控陣檢測儀

，主要應用于螺栓裂紋及緊固應力的快速檢測。
在線咨詢下一產品
產品概述
這款設備多用于螺栓裂紋及緊固應力檢測，能夠?qū)Χ喾N不同的加工工藝及結構形態內部的缺陷（裂紋

、夾雜

、疏松、氣孔等）進行檢測

、定位

、評估和診斷。
功能特點●多能一體

，小體積兼容螺栓…

咨詢熱線：13761118001

產品介紹152

產品概述

這款設備多用于螺栓裂紋及緊固應力檢測

，能夠?qū)Χ喾N不同的加工工藝及結構形態內部的缺陷（裂紋、夾雜

、疏松

、氣孔等）進行檢測、定位

、評估和診斷

。

功能特點

●多能一體，小體積兼容螺栓裂紋檢測

、螺栓預緊力檢測

、TOFD檢測及A超檢測功能。

●A

、C

、L、3D多視圖角度顯示檢測結果

，判斷缺陷更簡單

。

●檢測界面數據可視化，輔以智能化一鍵波形搜索

，檢測速度更快

。

●采用聲速差與標準模型的對比算法，螺栓預緊力結果更精確

，精度至高可達0.3ns

。

●儀器檢測簡單，相控陣晶片自動校準

，探頭直接放置在螺栓端頭處即可直接讀數

。

●超聲波設備小巧、便攜

、節能

，依靠便攜式的小容量電源就能長時待機工作

，利于現場高空作業。

技術參數

參數分類	參數選項	相控陣通道	常規通道
PA/UT配置脈沖發生器	激勵脈沖電壓	50V-100V	200V-350V
	脈沖形式	負方波	負方波
	發射脈沖寬度	30ns-500ns可調	30ns-500ns可調
	脈沖上升時間	＜8ns	＜15ns
	發射脈沖重復頻率	10KHz可調	1KHz可調
	延遲	0-20us/2.5ns	0-655us/10ns
	發射阻抗	/	500/50Ω

接收器數據采集	采樣率	100MHz/10bit	125MHz/8bit（TOFD ，A超）1000MHz/8bit（螺栓應力）
	最大A掃深度	8192	2048
	聚焦模式	常規/動態/全范圍	/
	聚焦類型	深度/聲程/水平	/
	檢波	射頻、正檢、負檢、全檢	射頻、正檢、負檢、全檢

掃描與顯示	掃描類型	扇掃/線掃/復合掃	/
掃描與顯示	顯示模式	A/B/C/L/S/3D	A/B/C
可編程TCG	點的數量	32個	/
	最大增益量	40dB,步距0.1dB	/
	最大增益斜率	40dB/us	/
數據存儲	256GB

顯示器	尺寸	8.4''
	分辨率	1024×768
	觸摸屏類型	電容式觸摸屏
I/O接口	USB	USB3.0/ USB2.0
	以太網	1000Mb/s（USB轉換器）
	視頻輸出	HDMI
	編碼器	ODU-7PIN雙路編碼器
語言	中文/英文

電源整機尺寸	直流供電電壓	DC24V
	電池	11.1V-13AH
	連續工作時間	≥4小時
	280×210×80（mm）
整機重量	3.5Kg（含電池）
工作溫度	(0-40)℃（參考值）
存放溫度	(-10-40)℃（參考值）
