工業視頻內窺鏡IPLEX UltraLite

產品概述：IPLEX UltraLite視頻內窺鏡的機身堅固耐用、插入管抗振防壓且擁有可更換的末端適配器

，是進行手持式工業內窺檢測的理想選擇

。

咨詢熱線：13761118001

產品介紹198

型號說明

內窺鏡與管道鏡IPLEX UltraLite

小巧

、超輕的視頻內窺鏡 --極大地改善了您的現場檢測

IPLEX UltraLite視頻內窺鏡的機身堅固耐用

、插入管抗振防壓且擁有可更換的末端適配器，是進行手持式工業內窺檢測的理想選擇

靈活性

IPLEX UltraLite視頻內窺鏡獨特的工程學設計

，非常符合人體手形

。其體型小巧輕便，可輕松地進行現場檢測

。

輕巧便攜

IPLEX UltraLite含鋰電池僅重700 g

。該視頻內窺鏡輕巧便攜，簡單易用

，對于需要在難以到達或空間狹小的區域工作或需要使用梯子工作的檢測人員非常適用

。

手掌大小，人體工程學設計

IPLEX UltraLite采用人體工程學設計

，非常適合在手掌操作

，因此，可快速地進行檢測

，且即使長時間操作

，也不易產生疲勞。

優異的實用性

IPLEX UltraLite操作直觀

，可進行檢測

。

圖標式菜單，可快速識別

，操作更直觀

IPLEX UltraLite采用簡單直觀的圖標式菜單

，用戶可快速識別并激活所需功能。

快速訪問按鈕

IPLEX UltraLite取消了復雜的菜單設置

。IPLEX UltraLite的所有功能都可以通過一只手輕松實現

。通過按各個專用按鍵，用戶可快速調整插入管末端的方向

、記錄圖像

、調整亮度及輸入文字。

插入管彎曲控制

IPLEX UltraLite擁有快速

、彎曲控制功能

。插入管末端可快速、回應彎曲控制并靠近檢測目標

，實現快速檢測

。

高品質的質量

IPLEX UltraLite采用創新型、便攜式設計

，擁有工業耐久性和圖像質量

。

堅固的底盤設計，防止跌落

IPLEX UltraLite的堅固性已被完全證實

。它通過了我們1.2 m的跌落試驗

，并且承受住了檢測現場的跌落試驗

。其LCD顯示屏也通過了100 cm高度墜落的鋼球跌落試驗。

堅固的設計

，可靠耐用

，可勝任各種惡劣環境

檢測人員經常需要到各種惡劣的環境中實施檢測

。IPLEX UltraLite符合IP55標準

，防雨、防沙

、防塵

。IPLEX UltraLite非常適用于室外檢測，即使在日光下也可忠實地再現圖像

。

插入管抗壓耐磨

IPLEX UltraLite的插入管設計抗壓耐磨

。其采用的是奧林巴斯Tapered Flex技術，使插入管的操作更加簡單

。IPLEX UltraLite插入管的堅固性和靈活性可讓用戶在彎曲

、粗糙的管道內檢測目標。

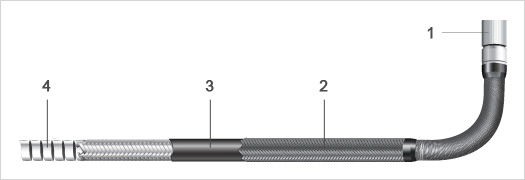

1. 插入管末端采用LED照明

，因此并不需要光纖

。

2. 高密度的外編織層增強了插入管的耐磨性和耐久性。

3. Tapered Flex插入管柔性向末端逐漸增強的特點讓插入管更靈活

，導航更簡便

。

4. 抗壓鋼圈層使插入管更經久耐用。

清晰的實時影像和視頻

，可進行可靠的觀察和分析

對于視頻內窺檢測

，圖像質量始終是因素之一。IPLEXUltraLite配備了我們獨特的圖像處理器

，可生成鮮艷清晰的圖像

。IPLEXUltraLite優異的色彩再現功能，可讓用戶檢測微小的缺陷

。觀察的圖像可以作為高質量的JPEG靜態圖像或MPEG-4動態影像存入連接的SD或SDHC卡中

。

功能性

IPLEX UltraLite目前擁有多種全新的軟硬件功能，提高了檢測和分析時的效率和準確性

。

配有多種光學適配器的高亮度照明 NEW

在檢測各種類型缺陷時

，為了達到觀察方向和放大倍率，IPLEX UltraLite配備了各種全面的可更換式光學末端適配器

。其末端適配器上配置的超亮LED燈泡可清晰地照亮目標

。

此外，IPLEX UltraLite新配備的Hi-Beam模式可將照明提高到2倍以提高檢測能力

。

InHelp 檢測輔助軟件 NEW

inhelp viewer InHelp

，作為選購的檢測數據管理和報告制作軟件

，使得使用IPLEX 進行內窺檢測的各個方面都優化。該軟件通過管理IPLEX 上保存的圖像和在PC上使用簡單的一鍵操作生成詳細的檢測報告

，大大提高了工作效率

，簡化了檢測流程。

Wireless 無線局域網功能*

*確認使用Toshiba FlashAir WIFI SD卡

通過認證的立體測量技術*NEW

我們先進的立體測量技術為測量提供了杰出的可靠性和準確性

。配備這一技術的IPLEX UltraLite通過兩組視差透鏡獲取圖像信息

，保證幾乎所有的檢測對象在任意角度下都能被測量。

另外

，IPLEX UltraLite還配有我們Spot-Ranging（物距范圍）功能

，這是工業領域一款提供了實時的、插入管末端到目標距離的測量工具

，嘗試測量時

，它即可指引內窺鏡插入管末端至檢測對象的距離處。

*立體測量型號可用

。

技術規格

插入管規格
型號		IV8420U	IV8435U	IV8620U	IV8635U
插入管	插入管直徑*1	?4.0 mm		?6.0 mm
	插入管長度	2.0 m	3.5 m	2.0 m	3.5 m
	插入管外表面	高耐用性鎢絲編織層
	插入管柔性	單一硬度		TTF管道的柔性向末端方向逐漸增強 。
系統重量（含電池）（約重）		700 g	760 g	800 g	900 g

*1. 插入管可以插入到直徑為?4.0 mm或?6.0 mm的小孔中。

基本功能
尺寸（寬×長×高）		120×190×190 mm
彎曲部	彎曲角度（上／下／左／右）	130o	120o
	彎曲角度控制機構	搖桿控制插入管末端彎曲角度，帶彎曲角度鎖定機構 。
溫度傳感器		2級高溫警告顯示
鎖定裝置		雙頭連接，帶O形密封圈。
照明		LED照明。 Hi-Beam模式可用于超高亮度照明。
光學適配器識別		自動識別光學適配器的安裝和分離。
快速訪問按鈕		以下功能在手持式系統上擁有專用的快速訪問按鈕、撥桿或搖桿：實時模式、亮度、變焦、凍結影像、錄制靜態或動態影像、彎曲角度控制、菜單訪問、存儲錄制索引訪問、影像的快速重放。
LCD顯示屏		3.7 in. LCD
電源		電池：7.2 V，約90分鐘運行時間
		AC 電源：100 V～240 V ，50/60 Hz（附帶AC適配器）
USB接口		標準2.0版本
抵抗惡劣環境		防雨防塵（符合IP55標準），抗物理撞擊
軟件處理
影像操作		5倍數碼無縫變焦 10級數碼亮度控制（包括增益、曝光和單色加強控制）
顯示文字選項		30個字符內的標題文字顯示
記錄管理功能
記錄媒體		SD/SDHC卡（4 GB標準，與推薦的SD/SDHC卡兼容）
標題		30個字符的標題（包括日期、時間和系統設置）
靜態影像記錄	分辨率	H640×V480（像素）
	格式	JPEG壓縮格式（符合Exif 2.1）
	文件尺寸	約300 KB（4 GB容量約可存儲13,400張影像）
視頻錄制	分辨率	H640×V480（像素）
	格式	AVI格式，Xvid MPEG-4壓縮
	文件尺寸	每秒約600 KB（4 GB容量約可拍攝120分鐘）
立體測量功能--僅對應立體測量型號
距離		兩點之間的距離
點到線		點到一條用戶定義直線的垂直距離
深度		點到一個用戶定義平面的正交深度／高度
面積／線		多個點間的面積及周長
操作環境
作業溫度	插入管	空氣中：-25～100 oC
		水下：10～30 oC
	其余部分	空氣中：-10～40 oC
相對濕度	所有部分	15～90 %
防液體	所有部分	濺上機油、輕油或5%鹽溶液也可正常操作。
防水	插入管	可以在水下作業 ，承受相當于3.5米深度的水壓
	其余部分	可在雨中操作（必須關閉電池盒）。不可在水下操作。

光學適配器參數
		6.0 mm觀測適配器
		AT40D- IV86	AT80D/ NF-IV86	AT80D/ FF-IV86	AT120D/ NF-IV86	AT120D/ FF-IV86	AT80S- IV86	AT120S/ NF-IV86		AT120S/ FF-IV86
光學系統	視場	40o	80o	80o	120o	120o	80o	120o		120o
	觀測方向	正視					側視
	景深	200～∞ mm	8～∞ mm	35～∞ mm	4～190 mm	25～∞ mm	18～∞ mm	1～25 mm	5～∞ mm
末端	外徑*1	?6.0 mm
	末端*2	19.8 mm					25.2 mm
		4.0 mm觀測適配器
		AT120D/NF-IV84		AT120D/FF-IV84		AT120S/NF-IV84		AT120S/FF-IV84
光學系統	視場	120o		120o		120o		120o
	觀測方向	正視				側視
	景深	4～190 mm		25～∞ mm		1～20 mm		6～∞ mm
末端	外徑*1	?4.0 mm
	末端*2	19.7 mm		19.6 mm		22.2 mm
		立體末端適配器（4.0 mm和6.0 mm）--僅對應立體測量型號
		AT50D/50D-IV84		AT50S/50S-IV84		AT60D/60D-IV86		AT60S/60S-IV86
光學系統	視場	50o / 50o				60o / 60o
	觀測方向	正視/正視		側視/側視		正視/正視		側視/側視
	景深	5～∞ mm		4～∞ mm		5～∞ mm		4～∞ mm
末端	外徑*1	?4.0 mm				?6.0 mm
	末端*2	25.0 mm		28.8 mm		25.9 mm		32.2 mm

*1. 當適配器安裝于插入管上時

，該適配器可以插入到直徑為?4.0 mm和?6.0 mm的小孔中。
*2. 表示安裝時該插入管末端的剛性部分的長度

。
