型號說明

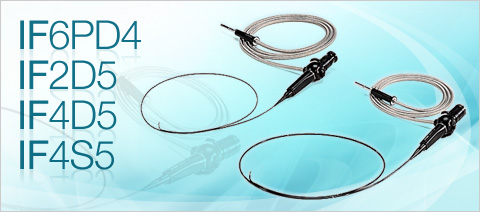

工業纖維內窺鏡小直徑
超細直徑的纖維內窺鏡能探測狹窄區域或是有限制性的入口如0.64mm，2.4mm或4.1mm。每一個型號都有目鏡聚焦去確保操作人員的視力能夠適應，也能連接到CCTV和照相設備供其圖像記錄
超細直徑
直徑非常小的柔韌纖維內窺鏡 (小到φ0.64 mm)。可以用于1 mm或稍大的窄小直徑孔的內部檢測。
在某些應用中，需要檢測區域的插入孔有尺寸限制，很難插入觀測儀器。這就需要使用直徑規格比常規型號更小的儀器。
這種儀器有目鏡焦距調節功能，來適應不同觀測者的視力 特性 -龐大的產品陣容 0.64 mm、2.4 mm 和 4.1 mm（0.02'、0.09' 和 0.16'）的直徑 -高分辨率 采用高密度玻璃纖維束，提供了高水平的視覺分辨率和清晰鮮明的影像。 -有著優異插入能力的TF管道 我們生產的大部分纖維內窺鏡都使用TF（Tapered Flex）管道。為插入多向彎曲管道而設想，插入管的柔韌性由末端的高度靈活到控制器部分的剛性逐漸減弱,。其結果是纖維內窺鏡可以輕易地穿過彎曲部位和直角管。與此同時，連接控制部分的管道剛性逐漸增強，以確保在第一個彎曲部位之后的抗扭強度，使插入變得更加容易。采用了TF管道的觀測儀器均在儀器下方貼有商標作為標記。 -彎曲自如的末端 這些纖維內窺鏡均為雙向彎曲（IF6PD4除外）。 -全防水插入部 用于水下作業的全防水插入部。大部分型號的控制部為防滴漏設計。 -照片和視頻文檔資料 連接CCD攝像機或奧林巴斯數碼照相機就可以錄制視頻或拍照。 -插入管道的深度標志線(IF4D5/4S5 only) 這是插入管道上從末端開始的每隔25cm (10')的深度標記，用以確定插入深度。 技術規格 工業纖維內窺鏡 IF6PD4/ IF2D5/ IF4D5/ IF4S5 特性和功能 IF6PD4 IF2D5 IF4D5 IF4S5 外徑 φ0.64mm φ2.4mm φ4.1mm φ4.1mm 有效長度 490 mm IF6PD4-6 600 mm IF2D5-6 700 mm IF4D5-7 IF4S5-7 990 mm IF6PD4-11 1,170 mm IF2D5-12 1,500 mm IF4D5-15 IF4S5-15 頂端長度 - 6.0mm 8.5mm 11.3mm 視野范圍 58° 75° 65° 60° 視野角度 直視 側視 景深（固定焦距） 1～50 mm 2 ～ 50 mm 5 ～ 60 mm 4 ～ 40 mm 照明系統 導光系統 彎曲部 彎曲角度范圍 - 上-下 120° 導光纜長度 2,000 mm 2,200 mm 2,000 mm 工業纖維內窺鏡IF6PD4/ IF2D5/ IF4D5/ IF4S5 作業環境 IF6PD4 IF2D5 IF4D5 IF4S5 作業溫度 插入管 空氣中 10 ～ 40 ℃ -10 ～ 80 ℃ 水下 10 ～ 30 ℃ 10 ～ 40 ℃ 10 ～ 30 ℃ 插入管以外部分的零部件 空氣中 10 ～ 40 ℃ -10 ～ 50 ℃ 作業時大氣壓力 插入管 空氣中／水下 1013 hPa 1013 ～ 1165 hPa 插入管以外部分的零部件 空氣中 1013 hPa 1013 hPa 防液體 ○ ○ 防水 插入管 ○ ○ ○ ○ 防雨 控制部 ○ ○ ○ 型號說明 工業纖維內窺鏡小直徑 超細直徑的纖維內窺鏡能探測狹窄區域或是有限制性的入口如0.64mm，2.4mm或4.1mm。每一個型號都有目鏡聚焦去確保操作人員的視力能夠適應，也能連接到CCTV和照相設備供其圖像記錄 超細直徑 直徑非常小的柔韌纖維內窺鏡 (小到φ0.64 mm)?div id="d48novz" class="flower left"> 在某些應用中，需要檢測區域的插入孔有尺寸限制 這種儀器有目鏡焦距調節功能 特性 -龐大的產品陣容 0.64 mm -高分辨率 采用高密度玻璃纖維束，提供了高水平的視覺分辨率和清晰鮮明的影像 -有著優異插入能力的TF管道 我們生產的大部分纖維內窺鏡都使用TF（Tapered Flex）管道 -彎曲自如的末端 這些纖維內窺鏡均為雙向彎曲（IF6PD4除外） -全防水插入部 用于水下作業的全防水插入部。大部分型號的控制部為防滴漏設計 -照片和視頻文檔資料 連接CCD攝像機或奧林巴斯數碼照相機就可以錄制視頻或拍照 -插入管道的深度標志線(IF4D5/4S5 only) 這是插入管道上從末端開始的每隔25cm (10')的深度標記，用以確定插入深度 技術規格 工業纖維內窺鏡 IF6PD4/ IF2D5/ IF4D5/ IF4S5 特性和功能 IF6PD4 IF2D5 IF4D5 IF4S5 外徑 φ0.64mm φ2.4mm φ4.1mm φ4.1mm 有效長度 490 mm IF6PD4-6 600 mm IF2D5-6 700 mm IF4D5-7 IF4S5-7 990 mm IF6PD4-11 1,170 mm IF2D5-12 1,500 mm IF4D5-15 IF4S5-15 頂端長度 - 6.0mm 8.5mm 11.3mm 視野范圍 58° 75° 65° 60° 視野角度 直視 側視 景深（固定焦距） 1～50 mm 2 ～ 50 mm 5 ～ 60 mm 4 ～ 40 mm 照明系統 導光系統 彎曲部 彎曲角度范圍 - 上-下 120° 導光纜長度 2,000 mm 2,200 mm 2,000 mm 工業纖維內窺鏡IF6PD4/ IF2D5/ IF4D5/ IF4S5 作業環境 IF6PD4 IF2D5 IF4D5 IF4S5 作業溫度 插入管 空氣中 10 ～ 40 ℃ -10 ～ 80 ℃ 水下 10 ～ 30 ℃ 10 ～ 40 ℃ 10 ～ 30 ℃ 插入管以外部分的零部件 空氣中 10 ～ 40 ℃ -10 ～ 50 ℃ 作業時大氣壓力 插入管 空氣中／水下 1013 hPa 1013 ～ 1165 hPa 插入管以外部分的零部件 空氣中 1013 hPa 1013 hPa 防液體 ○ ○ 防水 插入管 ○ ○ ○ ○ 防雨 控制部 ○ ○ ○ 微信公眾號 官方微信 版權所有 ：上海豐赫佳業檢測技術有限公司
（應對機油，輕油和5%鹽溶液）工業纖維內窺鏡小直徑
（應對機油
