產品概述

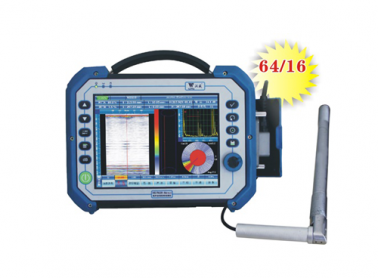

HS PA20-Ae（bolt）是一款基于相控陣導波檢測技術的螺栓專用檢測設備
功能特點
● 16通道并行數模轉換
● 全程動態聚焦，聚焦性能更好
● 全新流程化操作模式
● 具備高度閘門、聲程閘門自動報警功能
，缺陷判別更快捷● 具備螺栓3D模型顯示功能
● 屏幕一鍵截圖和報表功能
● 高達60Hz 顯示刷新率
，圖形動態效果更佳技術參數
相控陣參數
通道數16/64 刷新率60Hz 增益范圍/步進80dB/0.1dB
系統帶寬0.5MHz-15MHz（-3dB） 延遲精度2.5ns 數字增益0dB-24dB
采樣頻率/位數100MHz/8bit 檢波方式全檢波、正檢波
、負檢波、射頻 DAC16點采樣深度8192 發射延遲范圍0us-20us TCG16點
數字平滑平均8 發射電壓50V-150V 聚焦模式動態聚焦
S掃線數256 脈沖寬度30ns-500ns（步進10ns） 掃查圖像A/C/D/S/L/3D
重復頻率1.0KHz-5.0KHz 脈沖激發方式負方波
TOFD參數
發射電壓 50V-300V 采樣頻率/位數 100MHz/10bit 重復頻率 100Hz-800Hz
通道數2對TOFD（2發2收） 數字采樣點1024 刷新率60Hz
系統帶寬0.5MHz-15MHz（-3dB） 數字平均 8 檢波方式全檢波、正檢波、負檢波
、射頻儀器參數
整機尺寸 250×180×75（mm） 屏幕分辨率 800X600 報警器聲光報警
整機重量 2.7Kg 數據存儲64GB 供電方式DC15V/Bat11.1V
機殼材質 塑料 擴展接口 USB2.0×2
，VGA 續航時間連續工作7小時以上（鋰電池供電）屏幕尺寸8.4'' 編碼器接口 2個 工作溫度(-10-40)℃（參考值）
產品概述
HS PA20-Ae（bolt）是一款基于相控陣導波檢測技術的螺栓專用檢測設備，能夠?qū)崿F(xiàn)多規格緊固螺栓的在役檢測
，在現有相控陣常用功能上新增了螺栓結構3D模擬功能，能夠?qū)崟r(shí)顯示檢測結果。功能特點
● 16通道并行數模轉換
，實時相位控制● 全程動態聚焦
，聚焦性能更好● 全新流程化操作模式，易學易用
，圖像輕松掃● 具備高度閘門
、聲程閘門自動報警功能，缺陷判別更快捷● 具備螺栓3D模型顯示功能
● 屏幕一鍵截圖和報表功能
● 高達60Hz 顯示刷新率
，圖形動態效果更佳技術參數
相控陣參數
通道數16/64 刷新率60Hz 增益范圍/步進80dB/0.1dB
系統帶寬0.5MHz-15MHz（-3dB） 延遲精度2.5ns 數字增益0dB-24dB
采樣頻率/位數100MHz/8bit 檢波方式全檢波
、正檢波、負檢波采樣深度8192 發射延遲范圍0us-20us TCG16點
數字平滑平均8 發射電壓50V-150V 聚焦模式動態聚焦
S掃線數256 脈沖寬度30ns-500ns（步進10ns） 掃查圖像A/C/D/S/L/3D
重復頻率1.0KHz-5.0KHz 脈沖激發方式負方波
TOFD參數
發射電壓 50V-300V 采樣頻率/位數 100MHz/10bit 重復頻率 100Hz-800Hz
通道數2對TOFD（2發2收） 數字采樣點1024 刷新率60Hz
系統帶寬0.5MHz-15MHz（-3dB） 數字平均 8 檢波方式全檢波
儀器參數
整機尺寸 250×180×75（mm） 屏幕分辨率 800X600 報警器聲光報警
整機重量 2.7Kg 數據存儲64GB 供電方式DC15V/Bat11.1V
機殼材質 塑料 擴展接口 USB2.0×2
屏幕尺寸8.4'' 編碼器接口 2個 工作溫度(-10-40)℃（參考值）
