型號說明

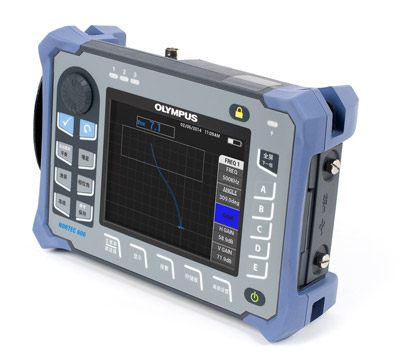

Nortec 600渦流探傷儀
Olympus在這款袖珍便攜、堅固耐用的新型NORTEC 600儀器中匯集了高性能數字電路和渦流探傷方面的先進技術。NORTEC 600帶有清晰明快的5.7英寸VGA顯示屏，并具有全屏模式，在任何光線條件下都可以呈現可見度極高、對比效果佳的渦流信號。
NORTEC 600重新設計的界面借用了前代NORTEC產品直觀的、利用旋鈕操作的瀏覽方式，并將這種方式與其它廣受歡迎的Olympus儀器所使用的簡潔菜單結構和效率的快捷鍵方式結合在一起。NORTEC 600有4種用途廣泛的型號，具有大量的創新型功能，其中包含應用選擇菜單、多合一顯示、實時讀數，以及凍結模式下的信號校準，從而可以保證任何水平的操作人員都能迅速、輕松地完成檢測。
性能可靠、堅固耐用

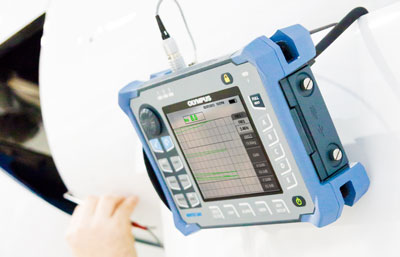

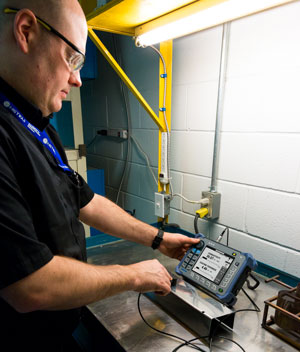

NORTEC 600儀器的機殼已經過實地驗證，非常堅固耐用，可以在條件惡劣的野外環境中正常操作。由于NORTEC 600的機殼具有抵御惡劣天氣的耐用性能，因此可以保證用戶順利完成任何渦流檢測工作。
便攜輕盈

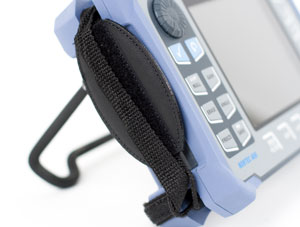

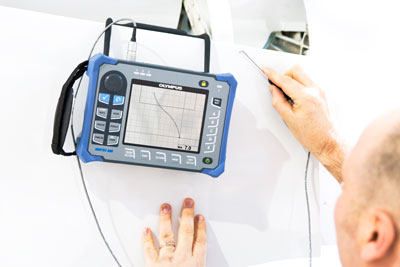

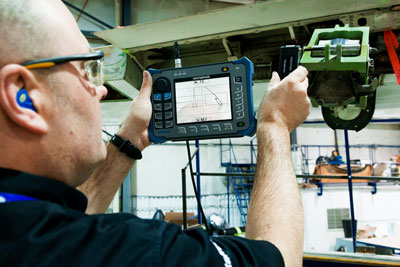

NORTEC 600僅重1.6公斤，且裝有由廠家安裝的手腕帶。手腕帶有助于操作人員直接使用拇指控制按鍵，從而為操作人員提供了手持式儀器的多功能特性。
主要特性
l 設計符合IP66要求
l 符合EN-15548標準
l 長時電池操作時間（長達10小時）

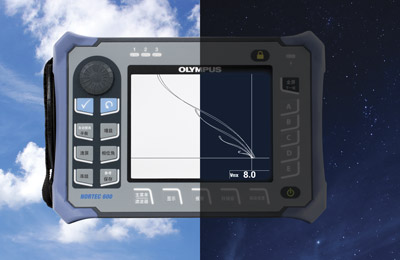

l 5.7英寸明亮的VGA顯示屏
l 所有顯示模式下的全屏選項

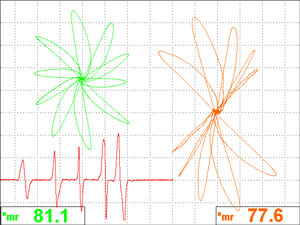

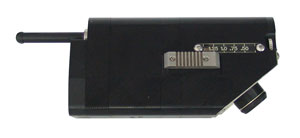

l 用于旋轉掃查器模式的經過改進的濾波器

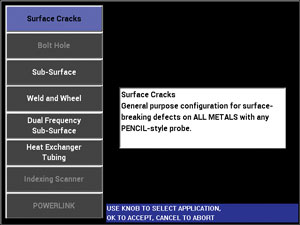

l 帶有預置的應用選項的直觀的界面
l 所有設置配置頁
l 10 Hz到12 MHz的寬泛的頻率范圍
l 自動內部平衡（BNC接口）

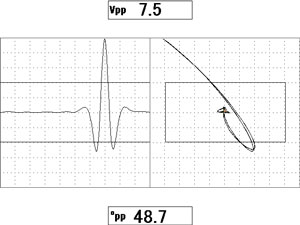

l 多有兩個實時讀數

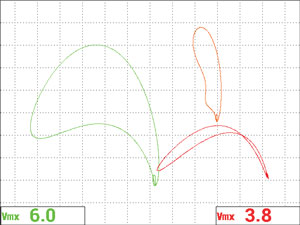

l 自動混合功能

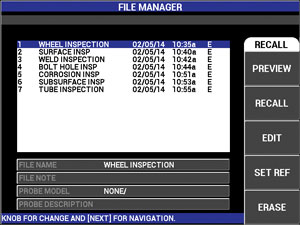

l 存儲容量高達500個文件（程序和數據）
l 機載文件預覽
多用性與兼容性
4種型號，可滿足用戶的所有需求

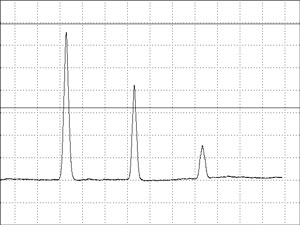

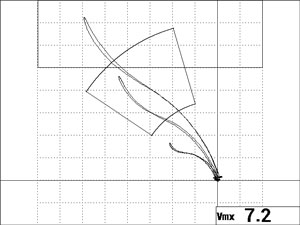

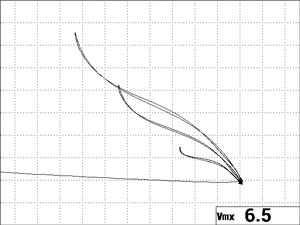

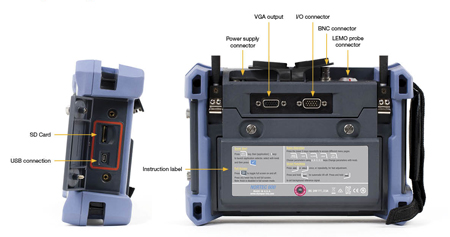

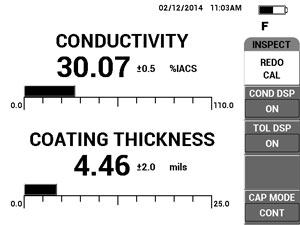

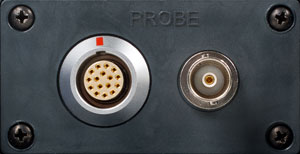

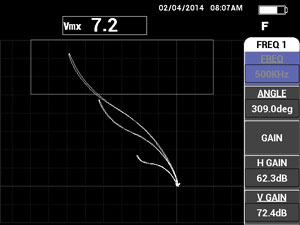

NORTEC 600有4種用途廣泛的儀器型號，可以滿足用戶各種各樣的檢測需求。從基本型號開始，每種型號儀器都比前一種解鎖了更多可用的功能。為更大程度地方便用戶，我們還可以為用戶遠程解鎖更多其它功能 支持的功能或模式 N600（基本） N600C（電導率） N600S（掃查器） N600D（雙頻） 凍結模式下的信號校準 √ √ √ √ 實時讀數 √ √ √ √ 應用選擇 √ √ √ √ 多合一顯示 √ √ √ √ PowerLink探頭支持 √ √ √ √ 電導率和涂層厚度的測量 √* √ √ 旋轉掃查器 √ √ 雙頻和混合 √ *包含1個電導探頭9222340 [U8690027]、標準試塊9522103 [U8880111] 兩個探頭接口 NORTEC 600的所有型號都配有標準的LEMO 16針通用接口，以及用于絕對探頭的BNC接口 16針LEMO接口還支持PowerLink NORTEC技術，這個技術可以進行自動探頭識別 與當前檢測程序和其它制造商的檢測程序相兼容。 為簡化檢測操作，NORTEC 600包含所有在現存的NORTEC特定檢測程序中使用的傳統模式和布局，以及那些被很多其它設備制造商所使用的模式和布局。標準阻抗圖視圖、掃頻模式（帶狀圖）、分屏顯示、可調整平衡點、十字準線、改進的濾波器響應、參考信號顯示，以及其它多個有用的功能都包含在NORTEC 600的套裝中。 NORTEC 600的附件包含各種線纜和適配器，如：12針LEMO、11針Fischer等類型，從而可與很多其它探頭和旋轉掃查器制造商的產品相兼容。適當?shù)倪m配器或掃查器線纜可以使操作人員僅使用現有的探頭就可利用NORTEC 600儀器所有性能，而無需花費重金購買其它探頭和附件。 呈現工業領域中明亮的顯示圖像 明亮的VGA顯示 NORTEC 600是便攜式渦流探傷儀市場上擁有明亮顯示圖像的儀器之一。得益于其5.7英寸VGA顯示屏的獨特亮度、分辨率及清晰度，用戶從遠處就可以判讀屏幕上的渦流信號。用戶可以選擇彩色熒屏設置 全屏顯示 NORTEC 600令人印象深刻的VGA顯示屏不僅寬大、明亮 全屏模式存在于所有應用和所有顯示模式中 根據所擁有的NORTEC 600型號儀器 l 單阻抗圖 l 雙阻抗圖 l 掃頻圖（帶狀圖） l 分屏顯示（掃頻 + 阻抗） l 瀑布 l 多合一顯示，多顯示3個可配置的軌跡 NORTEC 600與檢測系統的整合過程非常簡便 NORTEC 600儀器可與任何整合性渦流檢測系統天衣無縫地結合在一起使用 l 設計符合IP66要求 l -10°C到50°C的操作溫度范圍 l 持續平衡濾波器 l 帶有掃頻報警的帶狀圖視圖 l 6 kHz的測量速率 l 從NORTEC PC機進行遠程控制 l 報警輸出 l 模擬輸出 l 數字式輸入 清楚直觀 集效率與簡化性于一體 Olympus在開發NORTEC 600儀器的用戶界面時，希望創造出一個集簡潔 這款重新設計的用戶界面的所有優勢特點可通過15種之多的語言表現出來 應用選擇和所有設置 為了滿足客戶的需要 儀器還帶有一個新的所有設置頁 凍結模式下的信號校準 NORTEC 600的這個具有創新特點的新功能可使操作人員集中精力注意探頭的移動，以確保完成滿意的掃查 方便的文件歸檔和報告制作過程 只需按一下快捷鍵 只需按一下新添的保存鍵 屏幕截圖功能還可以被延遲 用戶還可以通過一種更為迅速的新方式從存儲器中調用背景參考信號：當屏幕上顯示實時信號時 直觀的文件管理 NORTEC 600的新文件管理器菜單得了完全的合理化改進 文件管理器菜單還可以使用戶通過極少的操作步驟編輯、改寫和刪除任何文件 使用NORTEC PC軟件 在檢測過程中，使用NORTEC PC這個新PC機軟件 體現在實際應用中的信號表現性能 表面檢測 NORTEC 600的高性能 NORTEC 600儀器還包含用于中高頻表面檢測的所有標準功能 NORTEC 600的新添功能 機輪檢測 機輪檢測應用可以好地表明NORTEC 600電子線路的完善水平。用于這種應用的探頭通常會顯示低波幅信號 用于螺栓孔檢測的經過改進的濾波器（600S和600D） NORTEC 600具有簡化的配置和經過改進的濾波器系統 電導率和涂層厚度測量（600C、600S和600D） NORTEC 600改進的電導率模式新添了一個簡單明了的校準向?qū)?div id="4qifd00" class="flower right"> 適用于焊縫檢測的優化配置 NORTEC 600儀器具有小巧便攜、堅固耐用的機型特點，因此可以地適用于在惡劣環境中進行的焊縫檢測應用。當檢測人員借助繩索攀爬到高處對焊縫進行檢測時，可以將胸掛帶連接到儀器四個角的錨固裝置上，將儀器掛在胸前對焊縫進行檢測。 NORTEC 600帶有一個即需即用的焊縫設置 傳統步進掃查器支持關鍵性孔洞的檢測（600S和600D） 使用NORTEC 600對關鍵性孔洞進行的檢測 PS5-AL傳統步進掃查器 瀑布顯示，帶有新的層辨別光標 雙頻檢測的創新性能 多合一顯示（600D） 新添的多合一顯示可為頻率1通道 自動混合（600D） NORTEC 600新添的自動混合功能可以立即將信號混合在一起，從而可使剩余（相減）的信號減到少 實時讀數 借助于實時讀數參數，用戶可以在儀器的標準或全屏模式下 l 選擇3種峰到峰波幅測量值（水平、垂直或量級 l 從平衡點計算的水平或垂直距離 l 峰峰值信號的角度（相位）測量值 技術規格 外殼 外形尺寸（寬 x 高 x 厚） 236 mm × 167 mm × 70 mm 重量 1.7公斤，包括鋰離子電池 標準或指令 EN-15548、CE、WEEE、FCC（美國）、IC（加拿大）、RoHS（中國）、RCM（澳大利亞和新西蘭）。 電源要求 AC主電源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz～ 60 Hz。 輸入與輸出 1個USB 2.0外圍設備端口、1個標準VGA模擬輸出端口、1個帶有6個模擬輸出的15針I(yè)/O端口（公口）、3個報警輸出。 環境條件 工作溫度 –10 °C ～ 50 °C 存放溫度 0°C ～ 50°C（帶電池）；-20°C ～ 70°C（不帶電池）。 IP評級 設計符合IP66標準的要求。 電池 電池類型 單個鋰離子充電電池或可選AA型堿性電池（可裝8個電池的電池盒）。 電池供電時間 標準操作，10個小時； 使用旋轉掃查器的操作，6到8小時。 顯示 顯示屏尺寸（寬 x 高，對角線） 117.4 mm × 88.7 mm, 146.3 mm 顯示器類型 全VGA（640 x 480像素）彩色透反LCD（液晶顯示）。 屏幕模式 正?div id="4qifd00" class="flower right">；蛉粒?個彩色熒屏設置。 柵格和顯示工具 5種柵格選項；十字準線（僅單軌跡顯示）。 連接與存儲性能 PC機軟件 NORTEC PC軟件，包含在基本NORTEC 600套裝中。用戶可以在NORTEC PC軟件中查看保存的文件，還可以通過軟件打印報告 數據存儲 500個文件 界面 語言 英語、西班牙語、法語、德語、意大利語、日語、漢語、俄語、葡萄牙語、波蘭語、荷蘭語、捷克語、匈牙利語、瑞典語和挪威語。 應用 應用選擇菜單，有助于用戶進行快速方便的配置。自動提離鍵。操作靈活的雙手控制。 實時讀數 最多可以選擇兩個表現測量信號特點的實時讀數（可在5種波幅測量和1種相位角測量讀數中選擇）。 渦流技術規格（所有NORTEC型號） 探頭類型 絕對和差分探頭，橋式或反射式配置。儀器不僅與NORTEC PowerLink探頭完全兼容，還與其它主要探頭和附件供應商的產品兼容。 探頭連接器 16針LEMO和BNC連接器，在使用BNC接口時，具有內置自動平衡功能（絕對探頭）。 頻率范圍 10 Hz ～ 12 MHz 增益 0 dB ～ 100 dB，增量為0.1或1 dB。 旋轉 0° ～ 359.9°，增量為0.1°或1°。 掃頻 每個分區在0.005 s到10 s之間可變（細柵格模式下總共有13.3個分區）。 濾波器 低通：10 Hz ～ 2000 Hz，以及寬帶。高通：關閉，或5 Hz ～1000 Hz，用戶可以選擇持續顯示“數字6”或“數字8”形狀的濾波器類型。持續平衡（低頻高通濾波器）：0.2 Hz 探頭驅動 低 顯示清除、余輝保留 顯示清除（0.1秒到60秒） 可用報警類型 3個模擬報警 電導性（NORTEC 600C 頻率 60 kHz或480 kHz 數字電導率技術規格 數字電導率顯示范圍，從0.9%到110% IACS，或從0.5到64 MS/m。精度，在0.9%到62% IACS范圍內誤差為±0.5% IACS，在62%以上時，誤差為±1.0%。符合或超過BAC 5651技術規格的要求。精度取決于探頭頻率，校準范圍和涂層厚度。 非導電性涂層厚度 非導電性涂層的額定確度：涂層厚度在0毫米到0.254毫米范圍內時，誤差為±0.025毫米，在0.254毫米到0.64毫米時，為±0.50毫米。 精度取決于電導率范圍、探頭頻率和校準范圍。 掃查器（NORTEC 600S和NORTEC 600D） 掃查器兼容性 可與Olympus掃查器（MiniMite 雙頻（NORTEC 600D） 頻率調整（雙頻模式） 兩個完全獨立的頻率，可在同一次觸發下同時操作 混合選項 F1 - F2 型號說明 Nortec 600渦流探傷儀 Olympus在這款袖珍便攜 NORTEC 600重新設計的界面借用了前代NORTEC產品直觀的 性能可靠、堅固耐用 NORTEC 600儀器的機殼已經過實地驗證 便攜輕盈 NORTEC 600僅重1.6公斤，且裝有由廠家安裝的手腕帶 主要特性 l 設計符合IP66要求 l 符合EN-15548標準 l 長時電池操作時間（長達10小時） l 5.7英寸明亮的VGA顯示屏 l 所有顯示模式下的全屏選項 l 用于旋轉掃查器模式的經過改進的濾波器 l 帶有預置的應用選項的直觀的界面 l 所有設置配置頁 l 10 Hz到12 MHz的寬泛的頻率范圍 l 自動內部平衡（BNC接口） l 多有兩個實時讀數 l 自動混合功能 l 存儲容量高達500個文件（程序和數據） l 機載文件預覽 多用性與兼容性 4種型號 NORTEC 600有4種用途廣泛的儀器型號 支持的功能或模式 N600（基本） N600C（電導率） N600S（掃查器） N600D（雙頻） 凍結模式下的信號校準 √ √ √ √ 實時讀數 √ √ √ √ 應用選擇 √ √ √ √ 多合一顯示 √ √ √ √ PowerLink探頭支持 √ √ √ √ 電導率和涂層厚度的測量 √* √ √ 旋轉掃查器 √ √ 雙頻和混合 √ *包含1個電導探頭9222340 [U8690027]、標準試塊9522103 [U8880111] 兩個探頭接口 NORTEC 600的所有型號都配有標準的LEMO 16針通用接口，以及用于絕對探頭的BNC接口 16針LEMO接口還支持PowerLink NORTEC技術，這個技術可以進行自動探頭識別 與當前檢測程序和其它制造商的檢測程序相兼容 為簡化檢測操作 NORTEC 600的附件包含各種線纜和適配器，如：12針LEMO 呈現工業領域中明亮的顯示圖像 明亮的VGA顯示 NORTEC 600是便攜式渦流探傷儀市場上擁有明亮顯示圖像的儀器之一。得益于其5.7英寸VGA顯示屏的獨特亮度 全屏顯示 NORTEC 600令人印象深刻的VGA顯示屏不僅寬大、明亮 全屏模式存在于所有應用和所有顯示模式中 根據所擁有的NORTEC 600型號儀器 l 單阻抗圖 l 雙阻抗圖 l 掃頻圖（帶狀圖） l 分屏顯示（掃頻 + 阻抗） l 瀑布 l 多合一顯示，多顯示3個可配置的軌跡 NORTEC 600與檢測系統的整合過程非常簡便 NORTEC 600儀器可與任何整合性渦流檢測系統天衣無縫地結合在一起使用 l 設計符合IP66要求 l -10°C到50°C的操作溫度范圍 l 持續平衡濾波器 l 帶有掃頻報警的帶狀圖視圖 l 6 kHz的測量速率 l 從NORTEC PC機進行遠程控制 l 報警輸出 l 模擬輸出 l 數字式輸入 清楚直觀
