型號說明

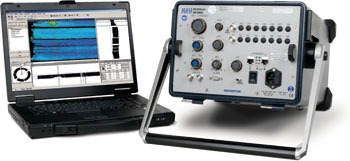

渦流產品用于管材檢測的MultiScan MS5800

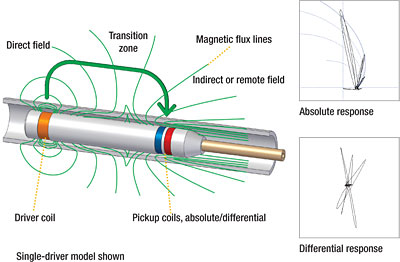

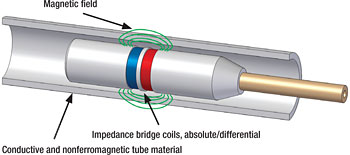

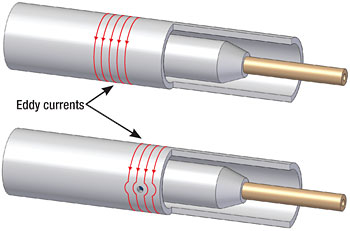

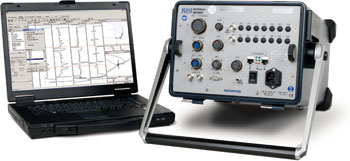

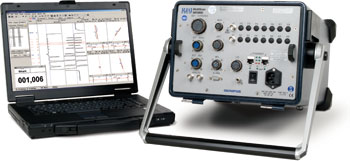

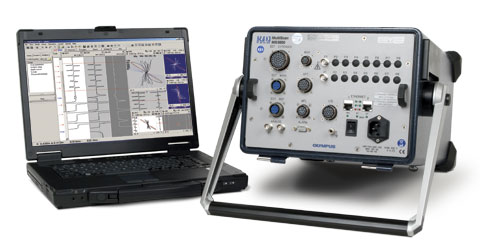

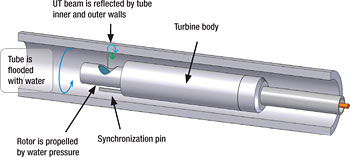

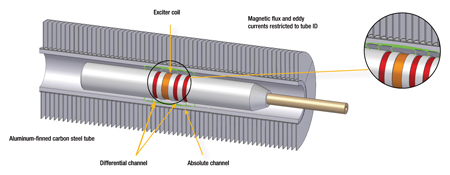

這是一款可利用渦流 ? 冷凝器 ? 給水加熱器 ? 熱交換器 ? 空氣調節器 ? 鍋爐 ? 空氣冷卻器 MultiScan MS5800 E 利用渦流檢測技術（ECT）進行管件檢測 ■冷凝器 ■給水加熱器 ■熱交換器 ■空氣調節器 ECT的應用 渦流檢測以一種非接觸方式對非鐵磁性管件進行檢測。這種技術適用于探測和定量非鐵性金屬材料中的腐蝕、侵蝕、磨損、點蝕、折流板切口、壁厚損失以及裂縫等不連續性缺陷。 l 兩個線圈受電流激勵后在線圈周圍產生磁場。磁場穿過管件材料，在材料中產生相反的交流電。這些電流被稱作渦流 l 任何使渦流改變的缺陷也會改變探頭中線圈的阻抗 l 對線圈阻抗的變化進行測量，并利用這些變化探測管件中的缺陷 MULTISCAN MS 5800E的主要特性 l 每個輸入可同時使用4種頻率 在差分通道上同時使用4種頻率 l 電子探頭平衡 無需借助獨立的外置參考探頭即可進行通道操作 l 4個ECT輸入以及多64個多路轉換通道 MultiScan MS5800E可支持大量的ECT通道，因此可以進行陣列探頭檢測 MultiScan MS5800U 使用內置旋轉檢測系統（IRIS）對鐵性和非鐵性材料管件進行檢測 ■ 鍋爐 ■ 給水加熱器 ■ 空氣冷卻器 ■ 熱交換器 IRIS的應用 超聲IRIS選項用于檢測包括鐵性 MULTISCAN MS 5800U（IRIS）的主要特性 l 設置向導 針對不同直徑和材料的管件，設置向導簡化了設備的校準過程。向導還為每個檢測生成報告編碼。 l 實時增益和閘門控制 可在C掃描采集數據的過程中改變UT設置，從而快速優化信號探測性能。 l 實時、連續的彩色C掃描 使用C掃描顯示，可以減少漏報缺陷的失誤。在報告中插入缺陷的彩色圖像及橫截面視圖，提高了報告的質量，增加了報告的可讀性。 l 完整的管件全長檢測記錄 用于在離線狀態下，與客戶一起分析數據并評估結果。 MultiScan MS 5800 R 使用遠場檢測（RFT）技術 進行管件檢測 ■ 鍋爐 ■ 給水加熱器 ■ 碳鋼熱交換器 遠場檢測應用 遠場檢測（RFT）技術目前被成功地應用于碳鋼或鐵素體不銹鋼等鐵磁性材料的管件檢測中。該技術在探測和測量源于侵蝕、腐蝕、磨損和折流板切口的體積形缺陷時，具有不錯的靈敏度。 Olympus遠場探頭和MultiScan MS5800儀器，在世界各地被成功地應用于熱交換器、給水加熱器、鍋爐管件的檢測。 MULTISCAN MS 5800R的主要特性（RFT） l RFT多可使用4種不同的頻率，并且可進行實時混頻。這個特性增加了混頻及缺陷確認的靈活性 l RFT的頻率范圍為20 Hz～250 kHz 使用近場檢測技術（NFT） 進行管件檢測 ■ 空氣冷卻器 ■ 碳鋼熱交換器 近場檢測應用 近場檢測（NFT）技術是一種專為翅扇式碳鋼管件檢測量身定做的快速、經濟的解決方案。這種新技術依靠一種簡單的驅動器-拾波器渦流探頭設計，使信號分析簡便易行。 NFT技術特別適用于探測碳鋼管件內壁的腐蝕、侵蝕或點蝕。NFT探頭測量到提離值或“填充系數”后，將此值轉換為以波幅為基礎的信號（無需相位分析）。由于渦流的滲透深度管件的內表面，管件外表的翅扇形狀不會對NFT探頭產生影響。 MultiScan MS5800 R 利用漏磁技術（MFL）進行管件檢測 ■ 給水加熱器 ■ 空氣冷卻器 ■ 碳鋼熱交換器 漏磁技術的應用 漏磁（MFL）是一種快速檢測技術，適用于測量壁厚損失，以及探測如點蝕、切槽和周向裂縫等較為明顯的缺陷。使用漏磁（MFL）技術檢測鋁翅片碳鋼管件非常有效，因為磁場幾乎完全不受這些翅片的影響。 技術規格 一般規格 電 120 VAC 或 220 VAC ±10%,自動選擇, 48 Hz ~ 63 Hz 尺寸（不含提手） 45 cm x 30 cm x 22 cm 重量 安裝所有模塊后的重量為12.8Kg。 環境要求 工作環境溫度為–20°C～45°C， 儲藏溫度為–20°C～70°C，相對濕度為95%，無冷凝。 計算機接口 100Base-T快速以太網 渦流檢測 探頭輸入 4個獨立的差分輸入，以及多64個多路轉換輸入（16個時隙）。 ECT通道 同時有16個（4個輸入x4個頻率）。在超多路轉換模式下有256個（帶有16個時隙）。 頻率數量 多8種頻率。 頻率范圍 20Hz～6MHz，可調。 采集速率 每個通道40 kHz（常規模式下）； 將14 kHz根據時隙數量等分（在多路轉換模式下或MFL模式下）。 所支持的探頭 儀器的通用接口支持所有標準的差分及線圈式探頭 探頭平衡 通過電子方式完成的探頭平衡。絕對通道 輸出電壓 每個發動機為20 Vp-p（2個輸出）。 輸出電流 1A（峰值） 實時報警 8個獨立報警 編碼器 2個正交編碼器和數字輸入 遠場 探頭輸入 4個用于RFT/NFT的獨立輸入； 4個用于MFL的獨立輸入 RFT/NFT通道 同時有16個（4個輸入x4個頻率） MFL通道 同時有4個，在多路轉換模式下有64個（4個輸入x16個時隙） 頻率數量 最多4種頻率 頻率范圍 20Hz～250kHz，可調 采集速率 每個通道40 kHz（常規模式下） 所支持的探頭 支持所有帶單勵磁器 探頭平衡 通過電子方式完成的探頭平衡 輸出電壓 每個發動機為20 Vp-p（2個輸出）。 輸出電流 1 A （峰值） 模擬輸出 輸入的X值和Y值 實時報警 8個獨立報警。 編碼器 2個正交編碼器或者數字輸入。 超聲IRIS檢測 脈沖發生器/接收器的數量 在脈沖回波模式下為1個通道。 系統帶寬 0.5 MHz to 25 MHz 采樣速率 8比特100MHz 探頭頻率 1MHz～20MHz 脈沖重復頻率 為20kHz。 動態增益（線性放大器） 70 dB,步距為 1dB。 A掃描長度 32～8092點 脈沖電壓 50V～300V，步距為1V。 高通濾波器 無、2MHz、5 MHz 數據采集同步 時間 編碼器 2個正交編碼器和數字輸入 型號說明 渦流產品用于管材檢測的MultiScan MS5800 這是一款可利用渦流 ? 冷凝器 ? 給水加熱器 ? 熱交換器 ? 空氣調節器 ? 鍋爐 ? 空氣冷卻器 MultiScan MS5800 E 利用渦流檢測技術（ECT）進行管件檢測 ■冷凝器 ■給水加熱器 ■熱交換器 ■空氣調節器 ECT的應用 渦流檢測以一種非接觸方式對非鐵磁性管件進行檢測 l 兩個線圈受電流激勵后在線圈周圍產生磁場。磁場穿過管件材料 l 任何使渦流改變的缺陷也會改變探頭中線圈的阻抗 l 對線圈阻抗的變化進行測量 MULTISCAN MS 5800E的主要特性 l 每個輸入可同時使用4種頻率 在差分通道上同時使用4種頻率 l 電子探頭平衡 無需借助獨立的外置參考探頭即可進行通道操作 l 4個ECT輸入以及多64個多路轉換通道 MultiScan MS5800E可支持大量的ECT通道 MultiScan MS5800U 使用內置旋轉檢測系統（IRIS）對鐵性和非鐵性材料管件進行檢測 ■ 鍋爐 ■ 給水加熱器 ■ 空氣冷卻器 ■ 熱交換器 IRIS的應用 超聲IRIS選項用于檢測包括鐵性 MULTISCAN MS 5800U（IRIS）的主要特性 l 設置向導 針對不同直徑和材料的管件 l 實時增益和閘門控制 可在C掃描采集數據的過程中改變UT設置 l 實時、連續的彩色C掃描 使用C掃描顯示 l 完整的管件全長檢測記錄 用于在離線狀態下 MultiScan MS 5800 R 使用遠場檢測（RFT）技術 進行管件檢測 ■ 鍋爐 ■ 給水加熱器 ■ 碳鋼熱交換器 遠場檢測應用 遠場檢測（RFT）技術目前被成功地應用于碳鋼或鐵素體不銹鋼等鐵磁性材料的管件檢測中。該技術在探測和測量源于侵蝕 Olympus遠場探頭和MultiScan MS5800儀器 MULTISCAN MS 5800R的主要特性（RFT） l RFT多可使用4種不同的頻率，并且可進行實時混頻 l RFT的頻率范圍為20 Hz～250 kHz 使用近場檢測技術（NFT） 進行管件檢測 ■ 空氣冷卻器 ■ 碳鋼熱交換器 近場檢測應用 近場檢測（NFT）技術是一種專為翅扇式碳鋼管件檢測量身定做的快速、經濟的解決方案。這種新技術依靠一種簡單的驅動器-拾波器渦流探頭設計，使信號分析簡便易行。 NFT技術特別適用于探測碳鋼管件內壁的腐蝕 MultiScan MS5800 R 利用漏磁技術（MFL）進行管件檢測 ■ 給水加熱器 ■ 空氣冷卻器 ■ 碳鋼熱交換器 漏磁技術的應用 漏磁（MFL）是一種快速檢測技術 技術規格 一般規格 電 120 VAC 或 220 VAC ±10%,自動選擇, 48 Hz ~ 63 Hz 尺寸（不含提手） 45 cm x 30 cm x 22 cm 重量 安裝所有模塊后的重量為12.8Kg 環境要求 工作環境溫度為–20°C～45°C， 儲藏溫度為–20°C～70°C 計算機接口 100Base-T快速以太網 渦流檢測 探頭輸入 4個獨立的差分輸入 ECT通道 同時有16個（4個輸入x4個頻率）。在超多路轉換模式下有256個（帶有16個時隙） 頻率數量 多8種頻率 頻率范圍 20Hz～6MHz，可調 采集速率 每個通道40 kHz（常規模式下） 所支持的探頭 儀器的通用接口支持所有標準的差分及線圈式探頭 探頭平衡 通過電子方式完成的探頭平衡。絕對通道，不需要獨立的外置參考探頭。 輸出電壓 每個發動機為20 Vp-p（2個輸出）。 輸出電流 1A（峰值） 實時報警 8個獨立報警 編碼器 2個正交編碼器和數字輸入。 遠場、近場及漏磁檢測 探頭輸入 4個用于RFT/NFT的獨立輸入； 4個用于MFL的獨立輸入。 RFT/NFT通道 同時有16個（4個輸入x4個頻率）。 MFL通道 同時有4個，在多路轉換模式下有64個（4個輸入x16個時隙）。 頻率數量 最多4種頻率。 頻率范圍 20Hz～250kHz，可調。 采集速率 每個通道40 kHz（常規模式下）； 將14kHz根據時隙數量等分（在多路轉換模式下）。 所支持的探頭 支持所有帶單勵磁器、雙勵磁器、雙拾波器，以及使用近場技術和漏磁技術的差分式和式探頭。（可能需要適配器線纜） 探頭平衡 通過電子方式完成的探頭平衡。 輸出電壓 每個發動機為20 Vp-p（2個輸出）。 輸出電流 1 A （峰值） 模擬輸出 輸入的X值和Y值。 實時報警 8個獨立報警。 編碼器 2個正交編碼器或者數字輸入。 超聲IRIS檢測 脈沖發生器/接收器的數量 在脈沖回波模式下為1個通道。 系統帶寬 0.5 MHz to 25 MHz 采樣速率 8比特100MHz 探頭頻率 1MHz～20MHz 脈沖重復頻率 為20kHz。 動態增益（線性放大器） 70 dB,步距為 1dB A掃描長度 32～8092點 脈沖電壓 50V～300V 高通濾波器 無 數據采集同步 時間 編碼器 2個正交編碼器和數字輸入。 （要求MultiView?6.1或更高版本） 微信公眾號 官方微信 版權所有 ：上海豐赫佳業檢測技術有限公司
渦流產品用于管材檢測的MultiScan MS5800
