型號說明

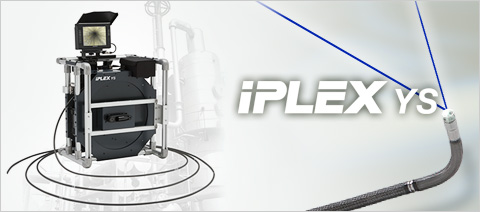

內窺鏡與管道鏡IPLEX YS
30米超長工業視頻內窺鏡配備了創新的激光照明和高清技術 卓越的操作性能 氣體彎曲控制實現了在任意長度都有無與倫比的靈活性 多功能的IPLEX YS采用創新型氣體彎曲控制技術，讓用戶可以利用緊湊的手持式控制器自由控制插入管 檢測時 檢測時，有時很難確定已檢測圖像上顯示的區域和方向 IPLEX YS采用集成重力傳感器 即使環境惡劣 進行現場維護時，即使有粗糙的物體 一體化包裝 IPLEX YS不僅可以處理完整的檢測 超高圖像質量 領先的激光照明技術實現卓越照明 IPLEX YS插入管末端采用激光照明實現卓越照明 IPLEX YS是首款配備激光照明的工業視頻內窺鏡 各種環境下都可以生成清晰、鮮艷的圖像 6.5英寸日光顯示屏不論是在室內還是戶外都可以顯示清晰明亮的圖像 精確診斷 精確的檢測后分析 IPLEX YS擁有大量的后檢測功能以協助用戶進行各種分析 用戶可在將JPEG靜態圖像和AVI動態影像記錄至CF卡或是USB快閃驅動器中 立體測量，可靠的缺陷檢測 深度 立體測量技術可以精確地以任意目標角度對缺陷進行三維測量 我們特有的Spot-Ranging（物距測量），是一款提供了真正實時的、插入管末端到目標距離的測量工具，它能指引內窺鏡插入管末端至檢測對象的最佳距離處。使檢測人員可在首次嘗試中，即能輕松確定插入管末端是否足夠接近測量目標，并獲得最精確的測量結果。 便捷的圖像數據管理 InHelp Viewer軟件具有圖像管理功能和精確測量圖像中物體的功能。該軟件可從我們的官網免費下載，它是一款理想的工具，旨在幫助用戶再次測量和確認已存的測量結果。這個高級軟件的特點是信息編輯和報告生成，使您可以更加有效率地制作檢測報告。 技術規格： IPLEX YS工業視頻內窺鏡需要定做。 插入管 型號 插入管直徑 插入管長度 插入管外表面 彎曲角度 IV88300Y φ8.5 mm 30 m 高耐用性鎢絲編織層 60°（上／下／左／右） 彎曲角度控制機構 通過氣體力學壓力控制插入管末端的彎曲 照明方式 激光二極管照明 重力傳感器 指示插入管末端的重力方向 溫度傳感器 2級高溫報警指示 物鏡清潔功能 通過噴氣清潔插入管末端的灰塵和殘渣 主機單元 尺寸（寬×高×長） 472 mm x 522 mm x 380 mm 系統重量 約26 kg LCD顯示器 6.5英寸LCD日光顯示屏，防反光型 電源 可拆卸電池：14.8 V（額定），120分鐘運行時間 交流電源：100 V～240 V，50/60 Hz（附帶AC適配器） 氣體供應方式 小型CO2壓縮氣筒或空氣壓縮機 硬件連接器 視頻輸出 S-Video，混合BNC 音頻輸入 外接話筒，3.5 mm單聲道插孔 附件連接器 雙向通信接頭 USB 一個USB接口 軟件控制 影像控制 3倍數字變焦，9級數字亮度控制 可調增益控制 4級可調增益控制，使用了專業WiDER亮度平衡技術 曝光控制 可調節CCD曝光時間 色彩增強 單色模式或強調紅色、藍色 記錄管理功能 記錄媒體 CF卡（1GB標準 內存 1GB標準 標題 30個字符的標題（含日期 縮略圖 圖像以縮略圖方式顯示 靜態圖像記錄 分辨率（像素） NTSC：640×480，PAL：768×576 視頻錄制 記錄格式 JPEG - 超高品質，高品質，標準品質； 分辨率（像素） NTSC：320×240/640×480，PAL：384×288/768×576 記錄格式 AVI格式、動態JPEG壓縮、兼容Windows Media Player 音頻錄制 記錄格式 WAV格式，最大60秒 立體測量功能 距離 兩點之間的距離 點到線 點到一條用戶定義直線的垂直距離 深度 點到一個用戶定義平面的正交深度／高度 面積／線 多個點間的面積及周長 剖面 兩點之間的橫截面標繪圖 綜合 綜合兩點之間的綜合測量（包括距離、點到直線、面積和線） 偏差 使用一條穿過測量點的平行線來測量點到線的距離 光學適配器規格 光學適配器變量 光學系統 末端 視場 觀測方向 景深*1 外徑*2 硬末端*3 觀測適配器 AT120D/NF-IV88Y 120o 正面 4～190 mm ?8.5 mm 30.7 mm AT120D/FF-IV88Y 正面 25～∞ mm AT120S/NF-IV88Y 側面 1～25 mm 35.6 mm AT120S/FF-IV88Y 側面 5～∞ mm 立體適配器 AT60D/60D-IV88Y 60o/60o 正面／正面 5～∞ mm ?8.5 mm 36.9 mm AT60S/60S-IV88Y 側面／側面 4～∞ mm 39.6 mm *1. 表示光學適配器的最佳焦距。 型號說明 內窺鏡與管道鏡IPLEX YS 30米超長工業視頻內窺鏡配備了創新的激光照明和高清技術，可實現前所未有的圖像質量，具有可操作性 卓越的操作性能 氣體彎曲控制實現了在任意長度都有無與倫比的靈活性 多功能的IPLEX YS采用創新型氣體彎曲控制技術，讓用戶可以利用緊湊的手持式控制器自由控制插入管。因為無需完全抽出插入管，用戶可以僅抽出檢測需要的長度，將剩余長度安全便捷的留在內置鼓盒中即可。 檢測時，可精確再現檢測目標的方向和位置 檢測時，有時很難確定已檢測圖像上顯示的區域和方向。 IPLEX YS采用集成重力傳感器，在屏幕上顯示已檢測圖像的朝向，清晰區分上和下。另外，選購件長度指示器還可以在屏幕上顯示插入管插入目標中的深度；還可以從檢測區域的某一已知點以某一相對長度重設長度指示器。利用這些功能，用戶可以自信地進行檢測，并可以清楚的確定檢測的位置。 即使環境惡劣，也可以高效操作 進行現場維護時 一體化包裝，更加便攜 IPLEX YS不僅可以處理完整的檢測，其一體化設計還可以讓用戶在任何地方實施檢測。如果檢測現場沒有AC電源，可用鋰電池為IPLEX YS供電。插入管的彎曲可用小型的CO2壓縮氣筒控制，無需使用大型的空氣壓縮機。 超高圖像質量 領先的激光照明技術實現卓越照明 IPLEX YS插入管末端采用激光照明實現卓越照明。 IPLEX YS是首款配備激光照明的工業視頻內窺鏡，該照明系統不僅能耗低，其亮度還是傳統長插入管內窺鏡的2倍。該系統擁有各種可更換式的光學適配器，可以實現最佳的放大倍率和放大方向。因此，用戶可以輕易的在各種檢測環境中實施觀測。 各種環境下都可以生成清晰、鮮艷的圖像 6.5英寸日光顯示屏不論是在室內還是戶外都可以顯示清晰明亮的圖像。我們獨有的圖像處理技術WiDER（寬動態擴展范圍）可以突出陰影和高光部位的細節，從而能夠顯示整個景深內亮度和對比度均勻的圖像。 精確診斷 精確的檢測后分析 IPLEX YS擁有大量的后檢測功能以協助用戶進行各種分析。 用戶可在將JPEG靜態圖像和AVI動態影像記錄至CF卡或是USB快閃驅動器中，并可使用ImageNotepad為記錄的圖像輸入較長的說明。輸入文字時，若輸入的是字母則會顯示一組相近的單詞，從而使文本輸入更加的簡便快捷。當將檢測數據傳入計算機時，用戶為圖像添加的說明將作為圖像的一部分可以立即進行瀏覽 立體測量，可靠的缺陷檢測 深度 立體測量技術可以精確地以任意目標角度對缺陷進行三維測量 我們特有的Spot-Ranging（物距測量），是一款提供了真正實時的 便捷的圖像數據管理 InHelp Viewer軟件具有圖像管理功能和精確測量圖像中物體的功能 技術規格： IPLEX YS工業視頻內窺鏡需要定做 插入管 型號 插入管直徑 插入管長度 插入管外表面 彎曲角度 IV88300Y φ8.5 mm 30 m 高耐用性鎢絲編織層 60°（上／下／左／右） 彎曲角度控制機構 通過氣體力學壓力控制插入管末端的彎曲 照明方式 激光二極管照明 重力傳感器 指示插入管末端的重力方向 溫度傳感器 2級高溫報警指示 物鏡清潔功能 通過噴氣清潔插入管末端的灰塵和殘渣 主機單元 尺寸（寬×高×長） 472 mm x 522 mm x 380 mm 系統重量 約26 kg LCD顯示器 6.5英寸LCD日光顯示屏 電源 可拆卸電池：14.8 V（額定），120分鐘運行時間 交流電源：100 V～240 V，50/60 Hz（附帶AC適配器） 氣體供應方式 小型CO2壓縮氣筒或空氣壓縮機 硬件連接器 視頻輸出 S-Video 音頻輸入 外接話筒 附件連接器 雙向通信接頭 USB 一個USB接口 軟件控制 影像控制 3倍數字變焦，9級數字亮度控制 可調增益控制 4級可調增益控制，使用了專業WiDER亮度平衡技術 曝光控制 可調節CCD曝光時間 色彩增強 單色模式或強調紅色、藍色、全部基色 記錄管理功能 記錄媒體 CF卡（1GB標準，與達4GB的推薦CF卡兼容）。推薦使用USB快閃驅動器 內存 1GB標準 標題 30個字符的標題（含日期、時間和系統設置） 縮略圖 圖像以縮略圖方式顯示 靜態圖像記錄 分辨率（像素） NTSC：640×480 視頻錄制 記錄格式 JPEG - 超高品質 分辨率（像素） NTSC：320×240/640×480 記錄格式 AVI格式、動態JPEG壓縮 音頻錄制 記錄格式 WAV格式 立體測量功能 距離 兩點之間的距離 點到線 點到一條用戶定義直線的垂直距離 深度 點到一個用戶定義平面的正交深度／高度 面積／線 多個點間的面積及周長 剖面 兩點之間的橫截面標繪圖 綜合 綜合兩點之間的綜合測量（包括距離、點到直線 偏差 使用一條穿過測量點的平行線來測量點到線的距離 光學適配器規格 光學適配器變量 光學系統 末端 視場 觀測方向 景深*1 外徑*2 硬末端*3 觀測適配器 AT120D/NF-IV88Y 120o 正面 4～190 mm ?8.5 mm 30.7 mm AT120D/FF-IV88Y 正面 25～∞ mm AT120S/NF-IV88Y 側面 1～25 mm 35.6 mm AT120S/FF-IV88Y 側面 5～∞ mm 立體適配器 AT60D/60D-IV88Y 60o/60o 正面／正面 5～∞ mm ?8.5 mm 36.9 mm AT60S/60S-IV88Y 側面／側面 4～∞ mm 39.6 mm *1. 表示光學適配器的最佳焦距 微信公眾號 官方微信 版權所有 ：上海豐赫佳業檢測技術有限公司
按類別和內容顯示。
TIFF - 未壓縮（僅用于立體末端適配器）
*2. 當適配器安裝在插入管上時，可以插入到直徑為?8.5 mm的小孔中。
*3. 表示安裝時該插入管末端的剛性部分的長度。工業視頻內窺鏡IPLEX YS
按類別和內容顯示。
TIFF - 未壓縮（僅用于立體末端適配器）
*2. 當適配器安裝在插入管上時，可以插入到直徑為?8.5 mm的小孔中
*3. 表示安裝時該插入管末端的剛性部分的長度
