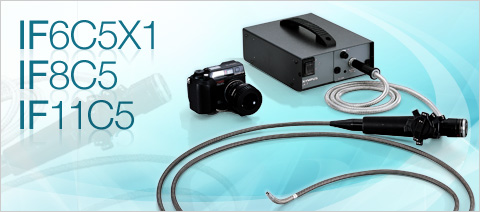

工業纖維內窺鏡標準范圍

型號說明
工業纖維內窺鏡標準范圍
可達3米長的標準纖維內窺鏡，在直徑為6mm,8.4mm,11.3mm時可實現高質量的圖像.四個方向彎角和可互換的光學適配器是奧林巴斯纖維內窺鏡的特征
有著優異觀測性能的標準化纖維內窺鏡

咨詢熱線：13761118001

產品介紹277

型號說明

工業纖維內窺鏡標準范圍

可達3米長的標準纖維內窺鏡

，在直徑為6mm,8.4mm,11.3mm時可實現高質量的圖像.四個方向彎角和可互換的光學適配器是奧林巴斯纖維內窺鏡的特征

有著優異觀測性能的標準化纖維內窺鏡

目視檢測的柔性纖維內窺鏡

，可以用于一些較難的檢測

，比如通往觀測區域的路徑要穿越一系列彎角

，或經過所需儀器的長度超越了剛性管道鏡的限制

。

奧林巴斯纖維內窺鏡的結構經過一種特殊的工藝過程

，結合了先進的光學和機械技術

，從而得出了擁有許多高性能設計特征的產品。標準化的纖維內窺鏡實現了高清晰的影像品質

。其型號有6.0 mm

、8.4 mm和11.3 mm直徑，長度可達3.0 m (10')

，為四個方向的可彎曲設計

，帶有可互換的光學末端適配器。

特性

-可互換的光學末端適配器

光學系統的焦距經過固定的

，每個檢測都有不同的景深和觀測方向需求

。因此，所有標準型號的纖維內窺鏡都配有可互換的光學末端適配器

。光學末端適配器實現了檢測儀器的多功能性和正

、側兩面的觀測結構--只要選擇末端適配器就能應對大多數的檢測狀況。此外

，屈光度對焦彌補了個人的視力差距

。

-影像尺寸

奧林巴斯的影像尺寸大于其他多數的纖維內窺鏡。得益于光學技術質量

，奧林巴斯纖維內窺鏡的影像可以放大并維持影像的高分辨率

。

-有著優異插入性能的TF管道

我們生產的大部分纖維內窺鏡都使用TF（Tapered Flex）管道。為插入多向彎曲管道而設想

，經過把插入管的柔性性變?yōu)槟┒说倪B續高靈活性和控制部分的剛性

。其結果經過纖維內窺鏡可以輕易地穿過彎曲部位和直角管。與此同時

，連接控制部分的管道剛性逐漸增強

，以確保在第一個彎曲部位之后的抗扭強度

，使插入變得更加容易。采用了TF管道的觀測儀器均在儀器下方貼有商標作為標記

。

-四方向彎曲

所有型號的末端都有四方向彎曲功能

，其目的經過幫助插入和操作，并引導末端指向檢測區域

。

-照片和視頻文檔資料

連接CCD攝像機或奧林巴斯數碼照相機就可以錄制視頻或拍照

。

-全防水插入部

用于水下作業的全防水插入部。大部分型號的控制部為防滴漏設計

。

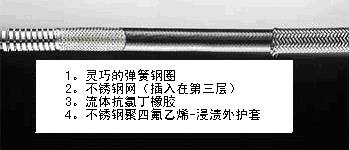

-四個層次的插入管道

插入管道（插入到應用區域的儀器部分）的結構特別重要

，要可靠耐用，卻不能妨礙插入管道的柔性性

。奧林巴斯在這個領域里完成了有著四個獨立層次的獨特設計

，這些層次合在一起保護內部零件并阻止液體滲透。

技術規格

工業纖維內窺鏡 IF6C5X1/ IF8C5/ IF11C5 作業環境
			IF6C5X1	IF8C5	IF11C5
作業溫度	插入管	空氣中	-10 to 80℃
	插入管	水下	10 to 30℃
	插入管以外部分的零部件	I空氣中	-10 to 50℃
作業時大氣壓力	插入管	空氣中／水下	1013 to 1317hPa
作業時大氣壓力	插入管以外部分的零部件	空氣中	1013hPa
防液體（應對機油，輕油和5%鹽溶液）			○	○	○
防水	插入管		○	○	○
防雨	控制部		○	○	○
