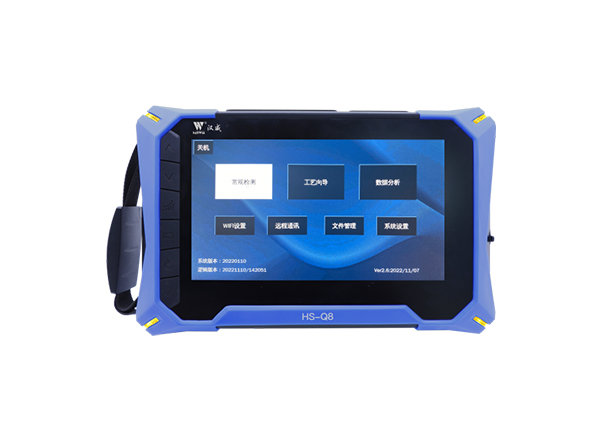

HS Q8數字超聲波探傷儀

產品概述HS Q8是一款便攜式數字超聲檢測儀

，檢測精度高

，實用性強

。設備可連接wifi實現云檢測

，內置工藝向?qū)А?br>功能特點全新升級智能超聲波檢測儀
全場景大屏展示，具備高分辨率
支持5g、wifi網絡互聯

，在線升級，網絡監控
多頻帶信號帶寬

，具備高分辨率

咨詢熱線：13761118001

產品介紹116

產品概述

HS Q8是一款便攜式數字超聲檢測儀

，檢測精度高，實用性強

。設備可連接WIFI實現云檢測

，內置工藝向?qū)А?/span>

功能特點

全新升級智能超聲波檢測儀

全場景大屏展示，具備高分辨率

支持5G

、WIFI網絡互聯

，在線升級，網絡監控

多頻帶信號帶寬

，具備高分辨率

工藝設置向?qū)?div id="4qifd00" class="flower right">

，人性化輔助設備調節

防護等級為IP68（防護等級標準的最高級別）

技術參數

發射參數
脈沖類型	負方波脈沖
脈沖前沿	<10 ns
阻抗匹配	48Ω、500Ω（
發射脈沖電壓	400V（任意可調）
脈沖寬度	30ns-1000ns

接收參數
采樣頻率/位數	200MHz/10bits
重復頻率	15Hz-1000Hz
動態范圍采樣深度	≥36dB 512
衰減器精度	＜ ±1dB/12dB
垂直線性誤差	≤3%

等效輸入噪聲	<80nV/√Hz
增益范圍/步進	120dB/0.1dB 、1dB 、2dB、6dB(全自動調節)
水平線性誤差	≤0.1%
信號帶寬	1 、通頻帶 0.1~30MHz 2 、寬頻帶 0.1~0.5 MHz 0.5~2.5 MHz 1~5 MHz 2.5~10 MHz 5~20 MHz 7.5~30 MHz 3、窄頻帶 5（4M帶寬） 10（5M帶寬） 15（5M帶寬）
聲速范圍	（300-20000） m/s

綜合性能
分辨力	＞30dB
靈敏度余量	≥60dB(Φ2×200mm）
檢波方式	全檢波、正檢波、負檢波、射頻
工作方式	單晶探傷、雙晶探傷

儀器參數
整機尺寸	23314755（mm）
顯示屏分辨率	1024*600

接口	金屬圓形12芯（輸出一個VGA,一個OTG,一個USB2.0），金屬圓形7芯（2個編碼器）
整機重量	1.34Kg（含電池）

電源、電池	直流（DC12V）電池7.4V/8000mAh
環境溫度	(-10-40)℃（參考值）
顯示屏尺寸	7寸
續航時間	連續工作5小時以上（鋰電池供電）
相對濕度	（20-95）%RH

應用

鍋爐

、壓力容器、管道及各類金屬構件中的焊縫

、母板的探傷及測厚

。
