型號說明

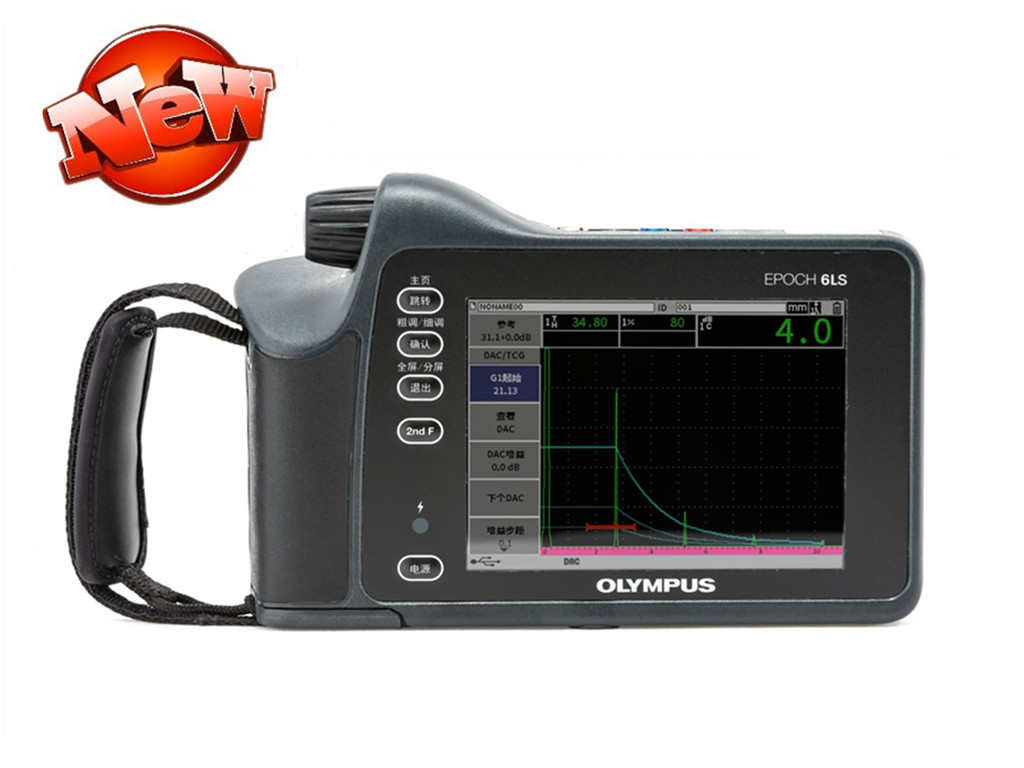

EPOCH 6LS超聲探傷儀機型簡潔、輕盈便攜 自動角度驗證工具 符合NB/T 47013.3-2015標準的DAC模式 在室外光線下清晰可讀的寬屏VGA顯示 帶有旋鈕的機身設計 尖波脈沖發生器 數字式濾波功能 密碼保護功能有助于避免出現關鍵性的參數調整錯誤 堅固耐用：設計符合IP65/67的要求，且通過了墜落測試 參數 型號說明 EPOCH 6LS超聲探傷儀機型簡潔 自動角度驗證工具 符合NB/T 47013.3-2015標準的DAC模式 在室外光線下清晰可讀的寬屏VGA顯示 帶有旋鈕的機身設計，操控自如，符合人體工程學的要求 尖波脈沖發生器，最高為400 V 數字式濾波功能，可提供優質的信噪比 密碼保護功能有助于避免出現關鍵性的參數調整錯誤 堅固耐用：設計符合IP65/67的要求，且通過了墜落測試 參數 微信公眾號 官方微信 版權所有 ：上海豐赫佳業檢測技術有限公司整個檢測應用完成于掌心之中
一般規格
值 外形尺寸（寬 × 高 × 厚） 209 mm × 128 mm × 36 mm 重量 890克 鍵區 中文 語言 英文和中文 探頭接口 LEMO 00 數據存儲 機載達100000?個帶波型的ID碼 電池類型 單個鋰離子電池 電池供電時間 6小時 電源要求 AC輸電干線：100 VAC ～ 120 VAC 顯示屏類型 全VGA（640 × 480像素）透反彩色LCD，60 Hz更新速率 顯示屏尺寸（寬 × 高 117 mm × 89 mm 質保 １年有限質保。 脈沖發生器技術規格
參數 值 脈沖發生器 電壓尖脈沖 脈沖重復頻率（PRF） 10 Hz ～ 2000 Hz，增量為10 Hz 能量設置 100 V 阻尼 50 Ω 接收器技術規格
參數 值 增益 0 dB ～ 110 dB 最大輸入信號 20 V p-p 接收器輸入阻抗 400 Ω ±5% 接收器帶寬 DC ～ 26.5 MHz，在?3 dB處（標準配置） 數字式濾波器設置 8個數字式濾波器設置 檢波 全波 系統線性 水平：±0.5% FSW 抑制 0% ～ 85% FSH 波幅測量 1.25% ～ 110%滿屏高，分辨率為0.25% 測量速率 在所有模式下 校準技術規格
參數 值 自動校準 聲速
垂直聲束（第一個底面回波，或回波到回波）
角度聲束（聲程或深度） 檢測模式 脈沖回波、一發一收或穿透 單位 毫米、英寸或微秒 范圍 4.31 mm ～ 6700 mm，5900 m/s 聲速 635 m/s ～ 15240 m/s 零位偏移 0 ～ 750 μsec 顯示延遲 -10 μsec ～ 2203 μsec 折射角度 0°～ 85°，增量為0.1°，然后跳到90°。 閘門技術規格
參數 值 測量閘門 ２個完全獨立的閘門 閘門起點 在整個顯示范圍內可變。 閘門寬度 在從0.040 μsec到顯示范圍終點之間的區域內可變 閘門高度 在2% ～ 95% FSH范圍內可變 報警 正閾值和負閾值，最小深度（閘門1和閘門2） 測量技術規格
參數 值 測量顯示位置 5個位置（手動或自動選擇） 閘門1/閘門2 厚度 回波到回波 標準閘門2 – 閘門1 其他測量 抑制值 DAC/TCG 符合NB/T 47013.3-2015標準 DAC點 多達50個點 特殊的DAC模式 自定義DAC（多達６條曲線） 曲面校正 用于角度聲束測量的標準外徑或棒材校正。 環境評級
參數 值 IP評級 根據IEC 60529-2004標準（外殼防護等級–IP規范） 爆炸性氣氛 通過了美軍標準MIL-STD-810F方法511.4程序I中規定的測試。 撞擊測試 通過了美軍標準MIL-STD-810F方法516.5程序I中規定的測試 振動測試 通過了美軍標準MIL-STD-810F方法514.5程序I附錄C圖6中的測試 工作溫度 -10 °C ～ 50 °C 電池存儲溫度 0 °C ～ 50 °C 儀器的輸入/輸出
參數 值 USB端口 （1個）USB 1.1全速主機端口（A型）
（1個）USB 2.0全速客戶端口（袖珍B型） 視頻輸出 1個數字視頻輸出 EPOCH 6LS超聲探傷儀
優化的供電和便攜性能
整個檢測應用完成于掌心之中
一般規格
值 外形尺寸（寬 × 高 × 厚） 209 mm × 128 mm × 36 mm 重量 890克，包含鋰離子電池 鍵區 中文 語言 英文和中文 探頭接口 LEMO 00 數據存儲 機載達100000?個帶波型的ID碼 電池類型 單個鋰離子電池，可充電，標準型 電池供電時間 6小時 電源要求 AC輸電干線：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz 顯示屏類型 全VGA（640 × 480像素）透反彩色LCD，60 Hz更新速率 顯示屏尺寸（寬 × 高，對角線） 117 mm × 89 mm，146 mm 質保 １年有限質保。 脈沖發生器技術規格
參數 值 脈沖發生器 電壓尖脈沖 脈沖重復頻率（PRF） 10 Hz ～ 2000 Hz，增量為10 Hz。 能量設置 100 V、200 V、300 V、400 V 阻尼 50 Ω、400 Ω 接收器技術規格
參數 值 增益 0 dB ～ 110 dB 最大輸入信號 20 V p-p 接收器輸入阻抗 400 Ω ±5% 接收器帶寬 DC ～ 26.5 MHz，在?3 dB處（標準配置） 數字式濾波器設置 8個數字式濾波器設置 檢波 全波、正半波 系統線性 水平：±0.5% FSW 抑制 0% ～ 85% FSH 波幅測量 1.25% ～ 110%滿屏高，分辨率為0.25%。 測量速率 在所有模式下，相當于PRF（單次脈沖發射）。 校準技術規格
參數 值 自動校準 聲速、零位偏移、角度（K值）
垂直聲束（第一個底面回波，或回波到回波）
角度聲束（聲程或深度） 檢測模式 脈沖回波、一發一收或穿透 單位 毫米、英寸或微秒 范圍 4.31 mm ～ 6700 mm，5900 m/s 聲速 635 m/s ～ 15240 m/s 零位偏移 0 ～ 750 μsec 顯示延遲 -10 μsec ～ 2203 μsec 折射角度 0°～ 85°，增量為0.1°，然后跳到90°。 閘門技術規格
參數 值 測量閘門 ２個完全獨立的閘門，用于波幅和渡越時間（TOF）的測量。 閘門起點 在整個顯示范圍內可變。 閘門寬度 在從0.040 μsec到顯示范圍終點之間的區域內可變。 閘門高度 在2% ～ 95% FSH范圍內可變。 報警 正閾值和負閾值，最小深度（閘門1和閘門2） 測量技術規格

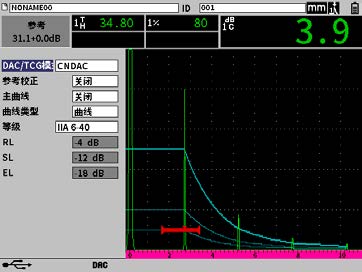

參數 值 測量顯示位置 5個位置（手動或自動選擇） 閘門1/閘門2 厚度、聲程、投射、深度、波幅、渡越時間、最小/最大深度、最小/最大波幅 回波到回波 標準閘門2 – 閘門1 其他測量 抑制值，回波到參考dB值 DAC/TCG 符合NB/T 47013.3-2015標準 DAC點 多達50個點，110 dB動態范圍 特殊的DAC模式 自定義DAC（多達６條曲線） 曲面校正 用于角度聲束測量的標準外徑或棒材校正。 環境評級
參數 值 IP評級 根據IEC 60529-2004標準（外殼防護等級–IP規范），儀器設計符合侵入保護評級標準：IP67（防塵且可短時浸入水中）和IP65 （防塵且可經受水噴）。 爆炸性氣氛 通過了美軍標準MIL-STD-810F方法511.4程序I中規定的測試。 撞擊測試 通過了美軍標準MIL-STD-810F方法516.5程序I中規定的測試，每個軸6個循環，15 g，11 ms半弦波。 振動測試 通過了美軍標準MIL-STD-810F方法514.5程序I附錄C圖6中的測試，一般暴露：每軸1小時。 工作溫度 -10 °C ～ 50 °C 電池存儲溫度 0 °C ～ 50 °C 儀器的輸入/輸出
參數 值 USB端口 （1個）USB 1.1全速主機端口（A型）
（1個）USB 2.0全速客戶端口（袖珍B型） 視頻輸出 1個數字視頻輸出
