型號說明

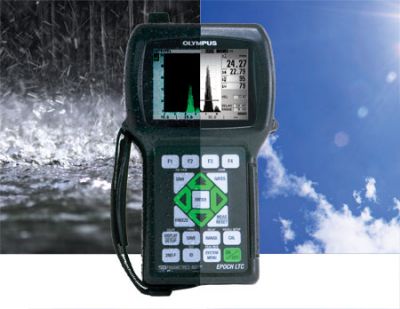

EPOCH LTC數字超聲探傷儀
EPOCH LTC數字超聲探傷儀體現了當今最先進的技術。該儀器體積小而重量輕 該儀器配有具有全VGA分辨率(640 x 480)的明亮彩色穿透反射式顯示屏 特點 l 密封外殼，符合IP67要求 l 符合EN12668-1標準 l 重量輕 l 全VGA多色彩穿透反射式顯示功能 l USB(OTG)端口，用于與計算機通訊以及直接打印 l 袖珍SD存儲卡以及具有標準字母數字式數據電子自動記錄器的機載存儲器 l 標準動態DAC/TVG曲線功能 l 具有數字濾波器的數字高動態范圍接收器 l 帶有調節選項的高性能方波脈沖發生器 袖珍探傷儀的強大功能 為滿足用戶檢測需要 l 具有PerfectSquare?技術的標準方波脈沖發生器 l 標準數字式接收器濾波：寬帶和高通設置 l 為滿足檢測需要可完全自定義的四個測量顯示 l 波幅測量分辨率為0.25%滿屏高 l 為厚度、聲程 l 從0%到110%滿屏高的波幅測量 l 自動控制的PRF(10 Hz 到 500 Hz)?div id="m50uktp" class="box-center"> ？梢赃x擇手動控制 l 柵格顯示模式： - 標準的1到10格 - 聲程 - 用于角度聲束檢測的跨度模式 - 可選的100%或110%垂直顯示 抵御惡劣環境能力 EPOCH LTC 能在包括海上與沙漠的各種嚴酷的現場工作環境中正常操作 l 其密封設計符合IP67要求。 l 可在美軍標準MIL-STD-810F 程序1和國家防火協會規范NFPA 70E 500節 1級 2分段 D組中規定的爆炸氣體環境中應用 l 通過了IEC 60068-2-27 l 通過了IEC 60068-2-6的振動(正弦振動)測試 l 寬泛的工作溫度范圍： - 鋰離子電池：-10 °C 到 50 °C (14 °F 到 122 °F) - 電池存儲溫度：0 °C 到 50 °C (32 °F 到 122 °F) - 充電溫度：0 °C 到 40 °C (32 °F 到 104 °F) l 手腕帶可按左手或右手操作習慣安裝 l 密封電池盒，無需工具即可更換電池 l USB(OTG)端口 簡化的小型鍵盤設計 EPOCH LTC 具有簡化的小型鍵盤 快速參數調整與迅速便捷的儀器設置文件檢索(CAL) 具備英語、國際符號 四個自定義功能鍵，可為儀器設置參數選擇預設數值 高級軟件功能與數據管理能力 動態DAC/TVG： 對比DAC曲線或以時變增益法修復后的參考回波波幅 技術規格： 基本規格 標準 符合 EN12668-1 標準 重量 0.96 公斤 (2.12 磅)，帶鋰離子電池 尺寸(高 x 寬 x 厚) 223.3 毫米 x 128.9 毫米 x 55.1 毫米 (8.79英寸 x 5.07英寸 x 2.17 英寸) 鍵盤 英文、國際、日語或中文 語言 英文、西班牙語、法語、德語、意大利語、日語、中文、俄語、挪威語、瑞典語 傳感器連接 LEMO 00 電池 充電鋰離子電池。標準AA電池包 電池工作時間 - 鋰離子電池：8 小時到 9 小時 - AA 鋰離子電池：3 小時到 4 小時 電源要求 交流主電源：100 - 120 VAC、200 - 240 VAC 環境評級 符合 IP67 環境侵入保護評級 可在美軍標準 MIL-STD-810F 程序1和國家防火協會規范NFPA 70E 500節 1級 2分段 D組中規定的爆炸氣體環境中應用 防震測試 通過了IEC 60068-2-27，60 g 通過了IEC 60068-2-6的振動(正弦振動)測試，0.03英寸DA為50 Hz 到150 Hz 顯示 彩色穿透反射式液晶顯示 60 Hz 刷新率 顯示器尺寸 640 像素 (寬) x 480 像素 (高); 75 毫米 (2.95英寸) 寬 x 56毫米 (2.21英寸) 高 x 94 毫米 (3.7英寸) 對角線 波幅柵格模式 100% 或 110% 波幅顯示 時基柵格模式 標準格式為 0 到 10 格 脈沖發生器 方波脈沖發生器 寬度固定的方波脈沖發生器可有效地用于一般缺陷探測應用 脈沖寬度 主體儀器中寬度固定 脈沖重復頻率 (PRF) 由儀器軟件自動控制，范圍從 10 Hz 到 500 Hz 測量速率 10 Hz 到 500 Hz。永遠與PRF相等 激發能量設置 100 伏到 400 伏，100伏增量 阻尼 50，100，200，400 歐姆 接收器 增益 0 dB 到 110 dB - 位于功能鍵之上的兩個用戶定義的增益增量的調整和預置 儀器總帶寬 0.2 MHz 到 26.5 MHz，在 -3 dB處 數字濾波器設置 標準：0.2 MHz到 10.0 MHz 寬帶：2.0 MHz到 21.5 MHz 高通：8.0 MHz到 26.5 MHz 檢波 全波、正半波、負半波、射頻 系統線性 水平：+/- 0.5% FSW 垂直：0.25% FSH，放大器精度：+/- 1 dB 抑制 0% 到 80% 滿屏高，帶可視警告 校準：速度和零偏移的自動距離校準 檢測模式 脈沖回波、雙晶或穿透 單位 毫米、英寸或微秒 范圍 主體儀器：4 毫米到 5,000 毫米 (0.144 英寸到200英寸) 延長范圍選項 4 毫米到 10,000 毫米 (0.144 英寸到400英寸) 速度 635到 15240 米/秒 (0.025到0.6000英寸/微秒) 零偏移 0到750 微秒 顯示延遲 -59毫米到最大范圍 (-2.323英寸到最大范圍) 折射角度 10° 到 85°，分辨率為 0.1° 測量 類型 厚度、聲程、投影、深度、波幅、閘門1的傳播時間 閘門2選項 可進行不依據閘門2測量和閘門2報警的回波-回波測量 四個測量顯示位置 用戶可以從任何一個閘門選擇多達四個測量值實時顯示在屏幕上 動態 DAC/TVG 標準 帶有多達6條報警曲線的ASME、ASME III、JIS、CUSTOM DAC?div id="4qifd00" class="flower right">？蛇M(jìn)行曲線增益的動態調整，動態范圍 110 dB，斜率100 dB/μs，捕捉點數多達50個。 波幅測量 0% 到 110%滿屏高 X-值校正 從表面距離測量值中減去聲束出射點到探頭前沿的距離。 閘門 1 測量回波高度和傳播時間 閘門起點 在整個顯示范圍內可變 閘門寬度 在閘門起點到顯示終點的范圍內可變 閘門高度 在2%到95%滿屏高的范圍內可變 報警 正、負閾值；最小深度 縮放 顯示范圍為閘門1的寬度 儀器輸入/輸出 USB 用于與PC機通訊、打印以及使用USB驅動器進行數據存儲的USB OTG端口 VGA 輸出端口 用于與PC機顯示器和/或投影儀連接 袖珍 SD 用于數據存儲的插卡孔 RS-232 端口 用來在使用PC機時，遠程控制 EPOCH LTC 數據存儲 多達 50,000個 可標識的波形、測量以及機載內存中的設置參數。袖珍SD卡的采用實際上無限擴充了數據存儲 型號說明 EPOCH LTC數字超聲探傷儀 EPOCH LTC數字超聲探傷儀體現了當今最先進的技術 該儀器配有具有全VGA分辨率(640 x 480)的明亮彩色穿透反射式顯示屏，能夠以高分辨率顯示A掃描，并且在包括陽光直射的任何光線條件下，都能清晰顯示圖像。EPOCH LTC的設計符合IP67的要求，能確保儀器在無損探傷現場常見的惡劣環境下操作正常。 特點 l 密封外殼，符合IP67要求，可在惡劣環境下使用 l 符合EN12668-1標準 l 重量輕，僅為0.96 公斤(2.12 磅) l 全VGA多色彩穿透反射式顯示功能 l USB(OTG)端口，用于與計算機通訊以及直接打印 l 袖珍SD存儲卡以及具有標準字母數字式數據電子自動記錄器的機載存儲器 l 標準動態DAC/TVG曲線功能 l 具有數字濾波器的數字高動態范圍接收器 l 帶有調節選項的高性能方波脈沖發生器 袖珍探傷儀的強大功能 為滿足用戶檢測需要，EPOCH LTC 含有許多標準性能。其中包括方波脈沖發生器、動態DAC/TVG 曲線、可選數字式濾波器、0 dB到110 dB的增益范圍、峰值記憶、0.025毫米(0.001英寸)測量分辨率，以及一個帶有可編程報警的閘門。此外，儀器還提供許多特定應用的可選軟件功能：機載DGS/AVG、手動脈沖重復頻率(PRF) 控制、脈沖寬度調整、閘門2、曲面校正，以及為增強控制提高功效而配備的GageView Pro 軟件界面程序。 l 具有PerfectSquare?技術的標準方波脈沖發生器 l 標準數字式接收器濾波：寬帶和高通設置 l 為滿足檢測需要可完全自定義的四個測量顯示?div id="4qifd00" class="flower right"> l 波幅測量分辨率為0.25%滿屏高。 l 為厚度 l 從0%到110%滿屏高的波幅測量 l 自動控制的PRF(10 Hz 到 500 Hz) l 柵格顯示模式： - 標準的1到10格 - 聲程 - 用于角度聲束檢測的跨度模式 - 可選的100%或110%垂直顯示 抵御惡劣環境能力 EPOCH LTC 能在包括海上與沙漠的各種嚴酷的現場工作環境中正常操作 l 其密封設計符合IP67要求 l 可在美軍標準MIL-STD-810F 程序1和國家防火協會規范NFPA 70E 500節 1級 2分段 D組中規定的爆炸氣體環境中應用。 l 通過了IEC 60068-2-27 l 通過了IEC 60068-2-6的振動(正弦振動)測試 l 寬泛的工作溫度范圍： - 鋰離子電池：-10 °C 到 50 °C (14 °F 到 122 °F) - 電池存儲溫度：0 °C 到 50 °C (32 °F 到 122 °F) - 充電溫度：0 °C 到 40 °C (32 °F 到 104 °F) l 手腕帶可按左手或右手操作習慣安裝。 l 密封電池盒 l USB(OTG)端口、袖珍SD卡插口以及VGA/RS-232接口都附有密封的輸入輸出保護裝置。 簡化的小型鍵盤設計 EPOCH LTC 具有簡化的小型鍵盤，通過用左手或右手敲擊鍵盤，可以直接使用儀器的主要功能，進行全面控制。 快速參數調整與迅速便捷的儀器設置文件檢索(CAL)。 具備英語、國際符號、日語及中文版本。 四個自定義功能鍵，可為儀器設置參數選擇預設數值。 高級軟件功能與數據管理能力 動態DAC/TVG： 對比DAC曲線或以時變增益法修復后的參考回波波幅，以百分比或dB值計算信號波幅 技術規格： 基本規格 標準 符合 EN12668-1 標準 重量 0.96 公斤 (2.12 磅) 尺寸(高 x 寬 x 厚) 223.3 毫米 x 128.9 毫米 x 55.1 毫米 (8.79英寸 x 5.07英寸 x 2.17 英寸) 鍵盤 英文、國際 語言 英文 傳感器連接 LEMO 00 電池 充電鋰離子電池 電池工作時間 - 鋰離子電池：8 小時到 9 小時 - AA 鋰離子電池：3 小時到 4 小時 電源要求 交流主電源：100 - 120 VAC 環境評級 符合 IP67 環境侵入保護評級 可在美軍標準 MIL-STD-810F 程序1和國家防火協會規范NFPA 70E 500節 1級 2分段 D組中規定的爆炸氣體環境中應用 防震測試 通過了IEC 60068-2-27 通過了IEC 60068-2-6的振動(正弦振動)測試，0.03英寸DA為50 Hz 到150 Hz 顯示 彩色穿透反射式液晶顯示 60 Hz 刷新率 顯示器尺寸 640 像素 (寬) x 480 像素 (高); 75 毫米 (2.95英寸) 寬 x 56毫米 (2.21英寸) 高 x 94 毫米 (3.7英寸) 對角線 波幅柵格模式 100% 或 110% 波幅顯示 時基柵格模式 標準格式為 0 到 10 格 脈沖發生器 方波脈沖發生器 寬度固定的方波脈沖發生器可有效地用于一般缺陷探測應用 脈沖寬度 主體儀器中寬度固定 脈沖重復頻率 (PRF) 由儀器軟件自動控制，范圍從 10 Hz 到 500 Hz 測量速率 10 Hz 到 500 Hz 激發能量設置 100 伏到 400 伏 阻尼 50，100 接收器 增益 0 dB 到 110 dB - 位于功能鍵之上的兩個用戶定義的增益增量的調整和預置 儀器總帶寬 0.2 MHz 到 26.5 MHz，在 -3 dB處 數字濾波器設置 標準：0.2 MHz到 10.0 MHz 寬帶：2.0 MHz到 21.5 MHz 高通：8.0 MHz到 26.5 MHz 檢波 全波 系統線性 水平：+/- 0.5% FSW 垂直：0.25% FSH 抑制 0% 到 80% 滿屏高，帶可視警告 校準：速度和零偏移的自動距離校準 檢測模式 脈沖回波 單位 毫米 范圍 主體儀器：4 毫米到 5,000 毫米 (0.144 英寸到200英寸) 延長范圍選項 4 毫米到 10,000 毫米 (0.144 英寸到400英寸) 速度 635到 15240 米/秒 (0.025到0.6000英寸/微秒) 零偏移 0到750 微秒 顯示延遲 -59毫米到最大范圍 (-2.323英寸到最大范圍) 折射角度 10° 到 85°，分辨率為 0.1° 測量 類型 厚度 閘門2選項 可進行不依據閘門2測量和閘門2報警的回波-回波測量 四個測量顯示位置 用戶可以從任何一個閘門選擇多達四個測量值實時顯示在屏幕上 動態 DAC/TVG 標準 帶有多達6條報警曲線的ASME 波幅測量 0% 到 110%滿屏高 X-值校正 從表面距離測量值中減去聲束出射點到探頭前沿的距離 閘門 1 測量回波高度和傳播時間 閘門起點 在整個顯示范圍內可變 閘門寬度 在閘門起點到顯示終點的范圍內可變 閘門高度 在2%到95%滿屏高的范圍內可變 報警 正、負閾值；最小深度 縮放 顯示范圍為閘門1的寬度 儀器輸入/輸出 USB 用于與PC機通訊、打印以及使用USB驅動器進行數據存儲的USB OTG端口 VGA 輸出端口 用于與PC機顯示器和/或投影儀連接 袖珍 SD 用于數據存儲的插卡孔 RS-232 端口 用來在使用PC機時，遠程控制 EPOCH LTC 數據存儲 多達 50,000個 可標識的波形 微信公眾號 官方微信 版權所有 ：上海豐赫佳業檢測技術有限公司

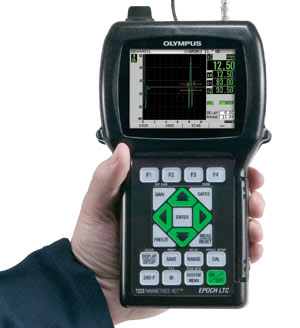

EPOCH LTC超聲波探傷儀
