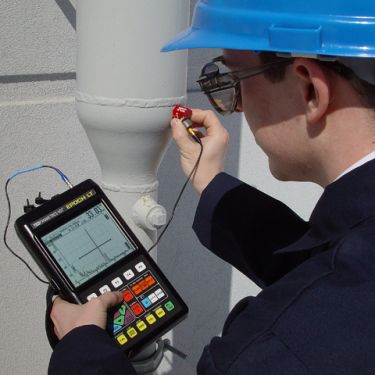

EPOCH LT超聲波探傷儀

產品概述：
EPOCH LT探傷儀是一款厚度僅有38毫米、重量?jī)H為1公斤的手持式數字探傷儀EPOCH LT探傷儀具有最低60 Hz的快速顯示刷新率

。該儀器包含自動探頭校準功能

、數字?jǐn)?shù)據記錄器，以及多種其它測量功能

。如果要在惡劣的現場條件或苛刻的生產環境中進行快速

、基本的缺陷檢測，EPOCH LT將為您提供完美的解決方案

。

咨詢熱線：13761118001

產品介紹172

型號說明

EPOCH LT超聲波探傷儀

EPOCH LT探傷儀是一款厚度僅有38毫米

、重量?jī)H為1公斤的手持式數字探傷儀。EPOCH LT探傷儀具有最低60 Hz的快速顯示刷新率

。該儀器包含自動探頭校準功能

、數字?jǐn)?shù)據記錄器

，以及多種其它測量功能

。如果要在惡劣的現場條件或苛刻的生產環境中進行快速、基本的缺陷檢測

，EPOCH LT將為您提供完美的解決方案

。

特色

l 輕便的、符合人體工程學要求的設計（1.0公斤）

l 大屏幕

、高亮度

、超清晰、全屏或分屏液晶顯示（LCD）

l 自動探頭校準功能

l 顯示凍結功能

，可保持波形和聲程數據

l 聲程數據以英寸

、毫米或微秒為單位顯示

l 峰值記憶功能

l 射頻顯示模式

l 報警模式：正閾值、負閾值

、最小深度

l 標準DAC和TVG

手持式探傷儀

結實且輕便

EPOCH LT體積雖小

，但卻有著許多通常只有更大的探傷儀才具有的功能

。EPOCH LT探傷儀除了具有快速

60 Hz刷新速率，還具備以下功能：可保持波形數據的顯示凍結模式

，同時顯示A掃描動態波形及其峰值包絡的波峰記憶功能

，射頻顯示模式，可選的正閾值

、負閾值或最小深度報警模式

，以及校準探頭零位偏移和材料聲速的自動探頭校準功能。

機載的數字?jǐn)?shù)據記錄器操作簡便

，可存儲多達100個校準設置/2000個厚度測量值

。可選的增容內存功能可存儲500個校準設置/10000個厚度測量值

。EPOCH LT數據記錄器兼容EPOCH 4系列中其它所有儀器的文件以及GageView Pro接口程序

。

強大的文件處理和傳輸能力

可選購的基于Windows 的GageView Pro接口程序，為EPOCH LT添加了實用的數據收集

、編輯和讀出能力

。GageView Pro是一個收集、管理和格式化所存儲的檢測數據的強大的工具

。

GageView Pro數據庫跟蹤功能可利用預先加載的校準設置

、標識碼和注釋，設置檢測方案

。數據可被打印輸出或被方便地拷貝粘貼到文檔處理文件和電子表格中

，以備進一步制作報告之用。

技術規格

顯示
液晶顯示尺寸	320像素（寬）x 240像素（高）。
刷新率	最低60 Hz
基本規格
靈敏度	最高達100 dB ，參考水平靈敏度的可選分辨率為6 dB或0.1 dB。
自動探頭校準	探頭零位偏移和/或材料聲速的自動校準
抑制	整個標度的0%～80% ，增量為1% 。
單位	毫米、英寸、微秒
材料聲速	635 m/s～15240 m/s
范圍	4 mm～5000 mm ，1 mm～10000 mm，可選
折射角度	固定設置為0° 、30° 、45°、60° 、70° ，或從10°～85°可變，調節增量為0.1°
峰值記憶	同時顯示以60 Hz刷新率更新的動態A掃描以及A掃描的峰值包絡
脈沖發生器
類型	負尖波激勵脈沖，以及可選的可調方波
脈沖能量	低（100 V）、中（200 V）、高（300 V）、最大（400 V）
阻尼	50 Ω 、63 Ω 、150 Ω、400 Ω
檢波	全波、正半波、負半波、未經檢波的射頻波
模擬帶寬	0.3 MHz～20 MHz ，-3 dB處
檢測模式	脈沖回波、雙晶或穿透
報警	可選正閾值、負閾值或最小深度模式
工作溫度	-10 °C～50 °C
存儲溫度	-40 °C～70 °C
電源要求
AC主電源	100 VAC～120 VAC 、200 VAC～240 VAC ，50 Hz～60 Hz。
電池	內置可充電鎳氫電池組，額定6 V ，3200 mAh
電池工作時間	額定5～6小時。充電時間一般為2小時
探頭線纜接口
接口	LEMO 00接口。備有用于LEMO 1和BNC接口的適配器。
鍵盤	英語或國際符號
語言	可利用鍵盤選擇語言：英語、法語、德語、西班牙語、意大利語、俄語、日語及用戶定義的語言
外型尺寸	238 mm x 138 mm x 38 mm
重量	1.0公斤，帶電池
PC機要求	與Microsoft Windows XP和Microsoft Windows 2000兼容
保修	一年保修，不包括電池。可選第二年延長保修
數字?jǐn)?shù)據記錄器	可存儲多達100個校準設置以及2000個厚度測量值，可選增容的內存可存儲多達500個校準設置以及10000個厚度測量值。
